2017年一级建造师讲义项目管理:工程网络计划的编制方法

我国《工程网络计划技术规程》推荐的常用的工程网络计划类型包括:

(1)双代号网络计划;

(2)单代号网络计划;

(3)双代号时标网络计划;

(4)单代号搭接网络计划。

一、双代号网络计划

(一)基本概念

双代号网络图是以箭线及其两端节点的编号表示工作的网络图。


1.箭线(工作)

由于一项工作需用一条箭线和其箭尾与箭头处两个圆圈中的号码来表示,故称为双代号网络计划。

在双代号网络图中,任意一条实箭线都要占用时间,并多数要消耗资源。

在双代号网络图中,为了正确地表达图中工作之间的逻辑关系,往往需要应用虚箭线。虚箭线是实际工作中并不存在的一项虚设工作,故它们既不占用时间,也不消耗资源,一般起着工作之间的联系、区分和断路三个作用:

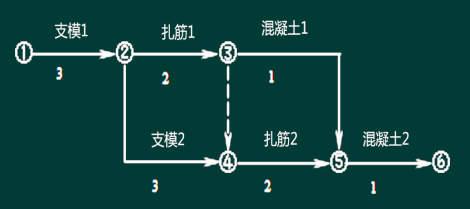

(1)联系作用

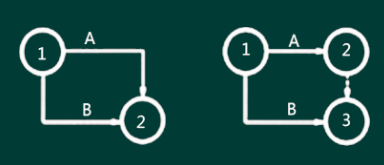

(2)区分作用

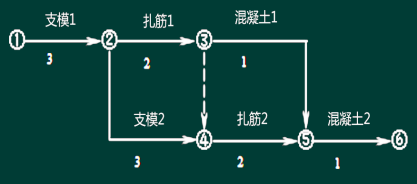

(3)断路作用



2.节点(又称结点、事件)

节点是网络图中箭线之间的连接点。在时间上节点表示指向某节点的工作全部完成后该节点后面的工作才能开始的瞬间,它反映前后工作的交接点。网络图中有三个类型的节点。

(1)起点节点

(2)终点节点

(3)中间节点


3.线路

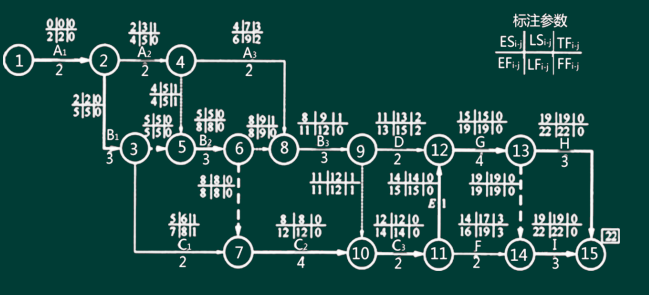

网络图中从起始节点开始,沿箭头方向顺序通过一系列箭线与节点,最后达到终点节点的通路称为线路。在一个网络图中可能有很多条线路(虚线也要考虑)。

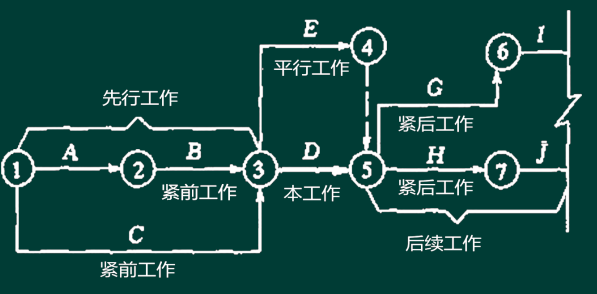

4.逻辑关系

(1)工艺关系

(2)组织关系
