背景资料：

　　某安装公司承包某污水处理厂设备工程的施工，该厂设备的主机及控制设备由建设单位采购。安装公司进场后，按合同工期要求、工作内容、设备交货时间、逻辑关系及工作持续时间编制了施工进度计划，见下表：

　　表 1：某污水处理厂设备安装工作内容、逻辑关系及持续时间表

　　在主机设备基础检验时，安装公司发现主机设备的基础与安装施工图不符，主机设备基础检查时，发现混凝土强度不符合设计要求。土建单位整改后，检验合格，使基础验收的工作时间用了 50 天。污水处理厂生产设备工程在施工时，因主机设备及控制设备在运输过程中，受到台风的影响，使该主机设备及控制设备到达安装现场比施工进度计划晚了 10 天。

　　设备进场后在安装水泵电机(380V 异步电机)前，用 500V 兆欧表测量电动机绕组的绝缘电阻为 0.3MΩ，电动机绝缘电阻不能满足要求，必须进行干燥。安装公司按照建设单位的要求，增加劳动力，改变施工方法，调整进度计划，完成系统水泵(轴功率 7.5kw)等单体试运行，按合同规定的工期完成。

　　问题：

　　1.根据图表 1 绘制该工程施工进度计划(双代号网络图)。 计算该工程总工期需要多少天?

　　2.设备基础混凝土强度主要验收那几项?如何进行基础强度的复测?

　　3.电动机可采用哪种干燥法?简述电动机干燥时的注意事项。

　　4.分别分析基础验收工作增加 50 天，主机设备及控制设备晚到 10 天，是否对总工期造成影响。说明理由。

　　5.本工程水泵在额定工况下连续单体试运转的时间应满足什么要求?单机体运行的目的是什么?

　　【参考答案】

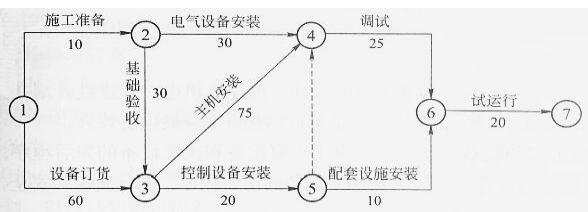

　　1【答案】该工程总工期为 180 天。安装公司编制的施工进度计划(双代号网络图)如下：

　　2.【答案】基础施工单位应提供设备基础质量合格证明文件,主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求。如果对设备基础的强度有怀疑时。可请有检测资质的工程检测单位对基础的强度进行复测。

　　3.【答案】 电动机可采用外部加热干燥法和电流加热干燥法。

　　电动机干燥时注意事项:1)在干燥前应根据电动机受潮情况制定烘干方法及有关技术措施;2)烘干温度缓慢上升,一般每小时的温升控制在 5-8℃;3)干燥中要严格控制温度,在规定范围内,干燥最高允许温度应按绝缘材料的等级来确定,一般铁芯和绕组的最高温度应控制在 70- 80 ℃;4)干燥时不允许用水银温度计测量温度,应用酒精温度计、电阻温度计或温差热电偶;5)定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定要断开电源,以免发生危险;6)当电动机绝缘电阻达到规范要求,在同一温度下经 5h 稳定不变后认定干燥完毕。

[1] [2]
