2014年一级注册建造师考试机电工程习题13

来源：一级建造师考试网收藏本页 2014-6-21 http://www.jzsedu.org/

2014年一级注册建造师考试机电工程习题13

2014年一级建造师报名时间已经于2014年5月开始。敬请广大考生密切关注一级建造师频道，我们将第一时间公布最新报名信息!

2014年一级建造师报名时间公告汇总　 2014年一级建造师VIP保过班火热报名中 高清课程免费试听！

1、(0分) 背景资料：
       A机电安装公司承包了30000m室外压力管道的安装工程，工期很紧，而且施工期间阴雨较多。
       项目部为了保证工程质量，把室外压力管道安装分为原材料检验、管架制作安装、管道预制、管道安装、管道焊接、管道试验、管道保温、管道吹扫等工序，按照对整体质量影响的重要程度进行预控和检查。在施工过程中，实行了“三检制”，同时加强了专职检查，并利用排列图法对出现的焊接气孔问题进行了分析，及时采取了改进措施，顺利地完成了任务。

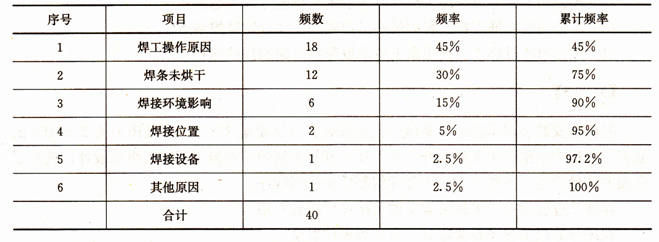

   专职检查员在第一阶段检查焊口质量时，一共检查出40处气孔超标，分析了原因，
列表如下：

问题：
(1)在压力管道安装工程中，哪些工序为关键工序(或A类质量控制点)?
(2)何谓“三检制”?在管道焊接工序中，“三检制”应如何进行?
(3)根据背景和列表，画出针对产生焊接气孔缺陷原因分析的排列图。
(4)分析焊接中产生气孔的主要原因。
(5)项目部针对出现的焊接气孔质量问题，应采取哪些改进措施?

解析：(1) (本小题3分) 材料检验（1分)、管道焊接（1分)和管道试验（1分)为关键工序。 (2) (本小题5分) “三检制”就是自检、互检和专检相结合的质量检查制度。（2分) 在管道焊接工序，焊工应首先进行自检，要检查坡口质量、组对质量、焊条烘干质量、焊机是否完好、焊接环境以及焊接过程中的自检等（1分)；互检就是焊工或焊接组长之间的相互检查，尤其在自己没有把握的情况下一定要互检，防止自检判断的错误或者是漏检（1分)；专检就是专职检查员对焊口焊接质量的抽查，尤其在焊接一开始或新手焊工或在不利环境下的焊接，要多点抽查，确保焊接质量；对焊口质量的无损检测也属于专检，应及时跟上，及时发现问题及时解决（1分)。 (3) (本小题3分) 焊接气孔超标原因分析排列图(见下图)

(4) (本小题5分)
管道焊缝气孔超标的主要原因是：焊工操作原因（1分)、焊条未烘干（1分)和焊接环境影响（1分)。前两项加起来已经达到75％，为A类，是影响气孔质量的主要因素（1分)；而第三项占了15％，虽为B类因素，但影响也不可忽视（1分)。
(5) (本小题4分)
针对焊工操作问题，项目部要进行培训，使焊工掌握相应的焊接技术，把经过培训还不能掌握相应技术的人员淘汰掉（1分)；针对焊条未烘干问题，要加强焊条烘干管理，建立相应的制度和管理措施，使没有经过烘干的焊条到不了焊工手中（1分)；针对环境问题，主要是潮湿，应采取防潮、防雨措施，同时要将焊口处烘干再焊，并将焊条储存在保温桶里，不使焊条受潮（1分)；针对其他几个问题，也要采取相应措施给予改进（1分)。
(1) (本小题3分)
材料检验（1分)、管道焊接（1分)和管道试验（1分)为关键工序。
(2) (本小题5分)
“三检制”就是自检、互检和专检相结合的质量检查制度。（2分)
在管道焊接工序，焊工应首先进行自检，要检查坡口质量、组对质量、焊条烘干质量、焊机是否完好、焊接环境以及焊接过程中的自检等（1分)；互检就是焊工或焊接组长之间的相互检查，尤其在自己没有把握的情况下一定要互检，防止自检判断的错误或者是漏检（1分)；专检就是专职检查员对焊口焊接质量的抽查，尤其在焊接一开始或新手焊工或在不利环境下的焊接，要多点抽查，确保焊接质量；对焊口质量的无损检测也属于专检，应及时跟上，及时发现问题及时解决（1分)。
(3) (本小题3分)

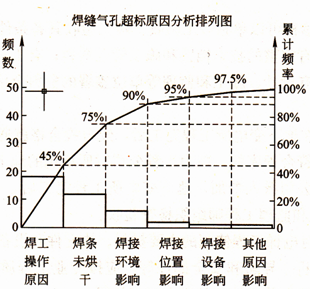

焊接气孔超标原因分析排列图(见下图)
(4) (本小题5分)
管道焊缝气孔超标的主要原因是：焊工操作原因（1分)、焊条未烘干（1分)和焊接环境影响（1分)。前两项加起来已经达到75％，为A类，是影响气孔质量的主要因素（1分)；而第三项占了15％，虽为B类因素，但影响也不可忽视（1分)。
(5) (本小题4分)
针对焊工操作问题，项目部要进行培训，使焊工掌握相应的焊接技术，把经过培训还不能掌握相应技术的人员淘汰掉（1分)；针对焊条未烘干问题，要加强焊条烘干管理，建立相应的制度和管理措施，使没有经过烘干的焊条到不了焊工手中（1分)；针对环境问题，主要是潮湿，应采取防潮、防雨措施，同时要将焊口处烘干再焊，并将焊条储存在保温桶里，不使焊条受潮（1分)；针对其他几个问题，也要采取相应措施给予改进（1分)。
