2.工程进度曲线

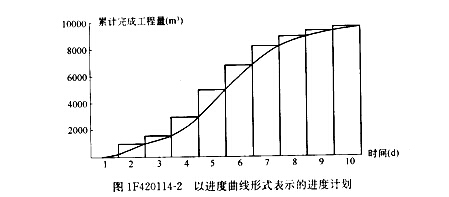

　　以时间为横轴，以完成累计工作量(该工作量的具体表示内容可以是实物工程量的大小、工时消耗或费用支出额，也可以用相应的百分比来表示)为纵轴，按计划时间累计完成任务量的曲线作为预定的进度计划。由于项目的初期和后期进度比较慢，因而进度曲线大体呈S形。

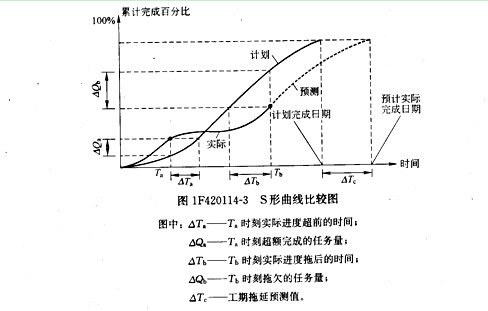

　　按计划时间累计完成任务量的曲线作为预定的进度计划，将工程项目实施过程中各检查时间实际累计完成任务量的s曲线也绘制于同一坐标系中，对实际进度与计划进度进行比较。

　　通过比较可以获得如下信息：

　　(1)实际工程进展速度;

　　(2)进度超前或拖延的时间;(在计划上面为超前，在计划下面为拖延)

　　(3)工程量的完成情况;

　　(4)后续工程进度预测;(看斜率)

　　(三)工程网络计划

　　网络计划应在确定技术方案与组织方案，按需要粗细划分工作、确定工作之间的逻辑关系及各工作的持续时间的基础上进行编制。

　　关键工作和关键线路的确定原则(关键线路在网络图上应用粗线、双线或彩色线标注)：

　　1.双代号网络计划

　　(1)总时差为最小的工作应为关键工作。

　　(2)自始至终全部由关键工作组成的线路或线路上总的工作持续时间最长的线路应为关键线路。

　　3.双代号时标网络计划

　　(1)自终点节点逆箭线方向朝起点节点观察，自始至终不出现波形线的线路为关键线路。

　　(2)时标网络计划的计算工期，应是其终点节点与起点节点所在位置的时标值之差。

　　(3)按最早时间绘制的时标网络计划，每条箭线箭尾和箭头所对应的时标值应为该工作的最早开始时间和最早完成时间。

　　(4)时标网络计划中工作的自由时差应为表示该工作的箭线中波形线部分在坐标轴上的水平投影长度。

　　网络计划的优化目标，应按计划任务的需要和条件选定。包括工期目标、费用目标和资源目标。

　　网络计划优化时选择应缩短持续时间的关键工作宜考虑下列因素：

　　(1)缩短持续时间对质量和安全影响不大的工作;

　　(2)有充足备用资源的工作;

　　(3)缩短持续时间所需增加的费用最少的工作。

　　二、水利水电工程施工进度计划的保证措施

　　进度计划控制的措施应包括组织措施、技术措施、经济措施及合同措施。

　　(案例一2013年真题)

　　背景资料

　　施工单位承包某中型泵站，建筑安装工程内容及工程量见表2，签订的施工合同部分内容如下：签约合同价1230万元;工程预付款按签约合同价的10%一次性支付，从第3个月起，按完成工程量的20%扣回，扣完为止：质量保证金按5%的比例在月进度款中扣留。
