建筑工程质量管理统计方法的应用

　　掌握排列图法的应用

　　【案例】

　　1.背景

　　A施工企业承担某大学教学楼工程项目的装饰工程施工任务，教学楼工程为7层框架结构，外墙设计为陶瓷面砖。在进行一层外墙饰面砖质量检查中，按外墙饰面砖检验批检查项目进行检查，经检查6个项目中超出允许偏差的项目检查点数共有50个，详见表格1A422061-1.

　　2.问题

　　（1）简述排列图的应用过程。

　　（2）为提高外墙饰面砖的施工质量，试依据检测数据进行分析，通过排列法确定饰面砖施工质量的薄弱环节。

　　一层外墙砖检验批检查不合格点数据表 表1A422061-1.

　　3.分析与答案

　　（1）排列法的应用过程：①数据的收集、整理。②绘制排列图。③排列图的分析与结论。

　　（2）通过排列图法确定饰面砖施工质量薄弱环节。

　　1）根据所检查的质量数据进行数据整理，结果见表格1A422061-2

　　2）绘制排列图

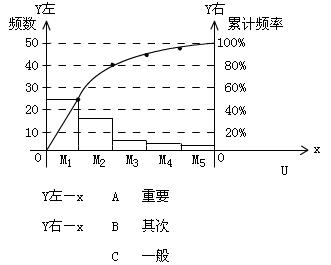

　　根据整理数据，进行绘制排列图（图片1A422061）。其中，频数和累计频数率应根据数据一一对应。每个影响因素中的频数上部绘出直方形，并与频数大小一致。

　　3）排列图的分析与结论

　　从本工程外墙饰面砖的排列图中可以得出。影响饰面砖的质量影响因素中表面平整度、阴阳角方正、立面垂直度、接缝直线度、其他项目的频数分别为34、16、5、3、2.其频率分别为何8%、32%、10%、6%、4%.根据累计频率的ABC分类管理法划分为A．B．C三个区。

　　从排列图中观察出以下结论：对于外墙饰面工程施工质量的控制中，表面平整度、阴阳角方正为A类因素，即需要重点控制。立面垂直度处于B区，属于次要因素，应作为次重点管理。接缝直线度和其他项目处于C区，属于一般问题，按照常规适当加强管理。

　　综合上述分析，表面平整、阴阳角方正为A因素，为工程质量的量薄弱环节，项目经理部应重点进行A类因素的管理，加强表面平整度、阴阳角方正施工工序的施工质量控制。
