1B415020 监控系统

　　★★★★★监控系统的主要构成与功能

　　1B415021 监控系统的主要构成与功能

　　一、监控系统的管理体制

　　省级高速公路的监控系统管理体制一般采用二级或三级管理的方式。

　　所谓二级管理方式就是在一条路段的管理公司内设一个路监控分中心;同时在全省设一个省监控中心，省监控中心通过各路监控分中心对全省的高速公路进行集中监控管理。

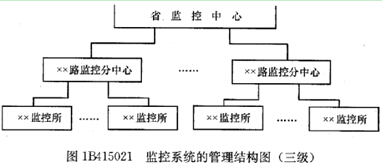

　　所谓三级管理方式就是在省监控中心、路监控分中心下设有几个监控所，由监控所对较大范围内的交通监控设施进行集中管理，一般监控所的管理范围为 50km 左右。三级管理机构组成，其管理层次结构(如图 IB415021 所示)。

　　二、监控系统的主要构成

　　监控系统按其功能可分为十个子系统：交通信号监控系统、视频监视系统、紧急电话系统、火灾报警系统、隧道通风控制系统、隧道照明控制系统、供配电监控系统、调度指令电话系统、有线广播系统、专用车辆监视系统。

　　三、监控系统的主要功能

　　公路监控系统主要是实时收集道路状况、交通流信息、气象信息及相关设备状态等信息，监视道路交通状况，控制与调节交通流，疏导交通，减少交通事故，保证行车安全，其主要功能如下：

　　(一)信息采集功能

　　(二)实时数据处理和监视功能

　　(三)视频监视功能

　　(四)事件与故障告警功能

　　(五)事件输人记录功能

　　(六)信息发布控制功能。

　　(七)报表统计与打印功能

　　(八)查询功能

　　(九)自动数据备份和系统恢复功能

　　(十)系统具有自诊断功能。

　　(十一)安全和系统管理功能

　　(十二)时间统一功能

　　(十三)提供内部其他系统相关信息

　　(十四)向公众提供交通服务信息功能

　　四、监控各子系统的功能与构成

　　(一)交通信号监控系统的功能与构成

　　1.功能

　　2.构成

　　一条路的交通信号监控系统由监控分中心和控制节点(若有的话)的计算机系统、外场设备以及传输通道等组成。计算机系统按管理体制又可以分为监控所计算机系统、路监控分中心计算机系统、省监控中心计算机系统。

　　(二)视频监视系统的功能与构成

　　1.功能

　　(1)选择与控制功能。

　　(2)视频图像监视功能。

　　(3)具有对视频图像进行录像、检索、回放功能。

　　(4)具有视频图像配置及管理功能

　　(5)具有多级联网视频监控功能

　　2.构成

　　一条路的视频监视系统包括沿线、隧道、桥梁等地设置的遥控及固定摄像机，视频和数据传输设备以及监控分中心的视频监视、存储及控制装置等组成。

　　(三)紧急电话系统的功能与构成

　　(四)火灾报警系统的功能与构成

　　(五)隧道通风控制系统的功能与构成

　　1.功能

　　用通风设备将新鲜空气强行送入隧道，稀释污染物质并将其排出隧道，使隧道内保持 良好的卫生环境;提高能见度，保证行车安全。

　　(六)隧道照明控制系统的功能与构成

　　1.功能

　　设置隧道照明系统能避免隧道黑洞效应，使驾驶员适应隧道内外的亮度差，保证行车安全;照明控制系统能根据洞外的照度变化、交通量的变化对洞内照明强度进行调节，节约用电，降低运营费用。

　　2.构成

　　照明控制系统一般由照明控制器、亮度检测器和照明配电回路(箱)的接口电路构成。

　　(七)供配电监控系统的功能与构成

　　(八)调度指令电话系统的功能与构成

　　(九)有线广播系统的功能与构成

　　(十)专有车辆监视系统的功能与构成
