2014年一级建造师水利水电辅导：1F412010施工导流与截流

　1F412010施工导流与截流P48

　　1F412011施工导流标准

　　二、施工导流标准的确定

　　导流建筑物设计洪水标准应根据导流建筑物的级别和类型，并结合风险度分析合理确定;当坝体填筑高程超过围堰顶高程时，坝体临时度汛洪水标准应根据坝型和坝前拦洪库容确定，导流泄水建筑物封堵后，如永久泄洪建筑物尚未具备设计泄洪能力，坝体度汛洪水标准应分析坝体施工和运行要求根据坝型和大坝级别确定，且汛前坝体上升高度应满足拦洪要求，帷幕灌浆及接缝灌浆高程应能满足蓄水要求。

　　确定导流标准的方法：

　　1.实测资料分析法，选用设计典型年。

　　2.常规频率法，一般应有20～30年以上的水文系列，多用风险率的概念进行分析、计算。

　　3.经济流量分析法,对应总费用最小流量即为经济导流流量。

　　1F412012施工导流方式

　　施工导流的基本方式可分为分期围堰导流和一次拦断河床围堰导流两类。

　　一、分期围堰法导流

　　工程实践中，两段两期导流采用得最多。

　　分段围堰法导流适用于河床宽、流量大、工期长的工程，尤其适用通航和冰凌严重的河道，这种导流方法费用低。

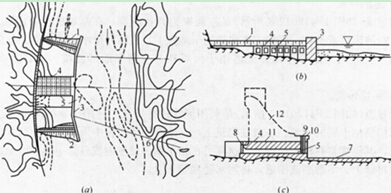

　　图1F412012—1分段围堰法导流

　　(一)束窄河床导流

　　束窄河床导流通常用于分期导流的前期阶段，特别是一期导流。其泄水道是被围堰束窄后的河床。

　　(二)通过建筑物导流

　　包括设置在混凝土坝体中的底孔导流、混凝土坝体上预留缺口导流、梳齿孔导流，平原河道上低水头河床式径流电站可采用厂房导流等。这种导流方式多用于分期导流的后期阶段。

　　二、一次拦断河床围堰导流

　　适用于枯水期流量不大，河道狭窄的河流，按导流泄水建筑物的类型可分为明渠导流、隧洞导流、涵管导流等。

　　(一)明渠导流

　　明渠导流是在河岸或河滩上开挖渠道，在基坑的上下游修建横向围堰，河道的水流经渠道下泄。一般适用于岸坡平缓或有一岸具有较宽的台地、垭口或古河道的地形。

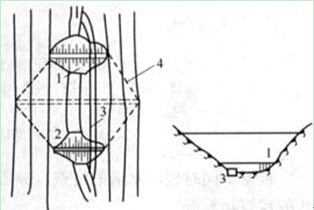

　　1—水工建筑物轴线;2—上游围堰;3—下游围堰;4—导流明渠

　　(二)隧洞导流

　　适用于河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。(13年考点)

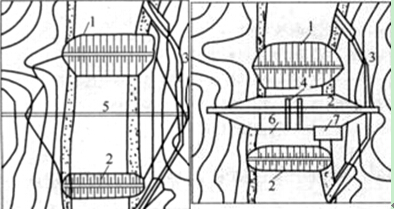

　　(a)图(b)图

　　(三)涵管导流

　　适用于导流流量较小的河流或只用来担负枯水期的导流。一般在修筑土坝、堆石坝等工程中采用。

　　(a)图(b)图

　　图1F412012—4涵管导流示意图

　　(a)平面图;(b)上游立视图1—上游围堰;2—下游围堰;3—涵管;4—坝体。

　　1F412013截流方法

　　截流方式可归纳为戗堤法截流和无戗堤法截流两种。戗堤法截流主要有平堵、立堵及混合堵;无戗堤法截流主要有建闸截流、水力冲填法、定向爆破截流、浮运结构截流等。(2012年考点)

　　一、戗堤法截流

　　(一)平堵

　　1.平堵：在龙口建造浮桥或栈桥，由自卸汽车等沿龙口前沿投抛。使堆筑戗堤均匀地在水下上升，直至高出水面，截断河床。

　　2.优点：单宽流量小，最大流速也小，水流条件较好，可以减小对龙口基床的冲刷。

　　3.适用：易冲刷的河床上截流。由于平堵架设浮桥及栈桥，对机械化施工有利，因而投抛强度大，容易截流。

[1] [2]
