七、网架结构

　　网架是由许多杆件按照一定规律组成的网状结构。网架结构可分为平板网架和曲面网架。它改变了平面桁架的受力状态，是高次超静定的空间结构。平板网架采用较多，其优点是：空间受力体系，杆件主要承受轴向力，受力合理，节约材料(如上海体育馆，直径110m，用钢量仅49kg/m2)，整体性能好，刚度大，抗震性能好。杆件类型较少，适于工业化生产。

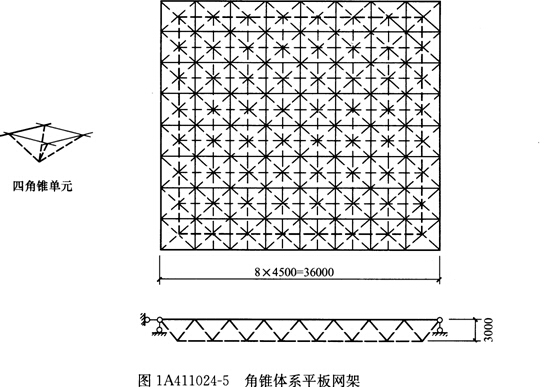

　　平板网架可分为交叉桁架体系和角锥体系两类。角锥体系受力更为合理，刚度更大，见图1A411024-5。

　　网架的高度主要取决于跨度，网架尺寸应与网架高度配合决定，腹杆的角度以45o为宜。网架的高度与短跨之比一般为1/15左右。网架杆件一般采用钢管，节点一般采用球节点。网架制作精度要求高。安装方法可分为高空拼装和整体安装两类。

　　八、拱式结构

　　1.拱的受力特点与适用范围

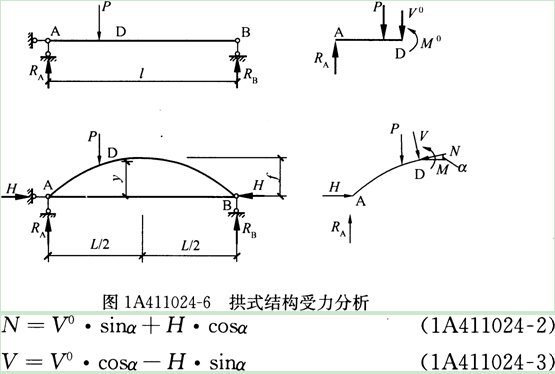

　　拱是一种有推力的结构，它的主要内力是轴向压力。从图1A411024-6可以看出，梁

　　在荷载P的作用下，向下弯曲;拱在P的作用下，拱脚产生支座水平反力H，也叫推力。水平反力H起着减少荷载P引起的弯曲作用。以三铰拱为例，拱杆的内力为：

　　M=MO–H·y　　(1A411024-1)
