1B413040大跨径桥梁施工
1B413041熟悉刚构桥的施工特点
一、平衡悬臂施工
平衡悬臂施工可分为:悬臂浇筑法与悬臂拼装法施工,前者是当桥墩浇筑到顶以后,在墩顶安装脚手钢桁架,并向两侧伸出悬臂以供垂吊挂篮,实施悬臂浇筑(挂篮是主要施工设备);后者是将梁逐段分成预制块件进行拼装,穿束张拉,自成悬臂。
二、悬臂梁起步段施工
为拼装挂篮或吊机,需在墩柱两侧先采用支撑托架浇筑一定长度的梁段。其施工托架可根据墩身高度、承台形式和地形情况,分别支承在墩身、承台或经过加固的地面上。挂篮由主桁架、悬吊系统、锚固系与平衡重、行走系统以及工作平台底模架等所组成。挂篮设置除应保证强度安全可靠外,还应满足变形小、行走方便、锚固、装拆容易以及各项施工作业的操作要求,并注意安全防护设施。
三、箱梁混凝土的浇筑(悬臂浇筑)

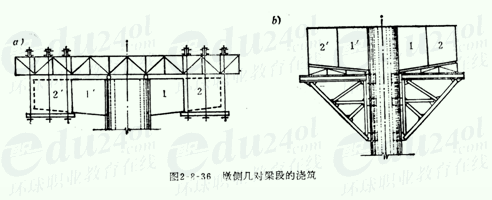

可视箱梁截面高度情况采用一次或两次浇筑法。
浇筑肋板混凝土时,两侧肋板应同时分层进行。浇筑顶板及翼板砼时,应从外侧向内侧一次完成,以防发生裂缝。
四、悬臂拼装
悬臂拼装主要工序的主要工序包括:块件预制、移运、整修、吊装定位、预应力张拉、施工接缝处理等,各道工序均有其不同的要求,并对整个拼装质量具有密切影响。
五、块件拼装接缝
块件拼装接缝一般为湿接缝与胶接缝两种。湿接缝用高强细石混凝土,胶接缝则采用环氧树胶为接缝料。由于1号块的安装对控制该跨节段的拼装方向和标高非常关键,故1号块与0号块之间的接缝多以采用湿接缝以利调整1号块位置。
熟悉拱桥施工特点 |
1B413042熟悉拱桥施工特点
一、劲性骨架浇筑拱圈
劲性骨架混凝土拱桥施工程序包括劲性骨架安装;灌注管内混凝土;灌注钢管管外包混凝土,从而形成钢筋混凝土结构。在这种结构中,先期形成的钢管和钢管混凝土是作为施工的劲性骨架而起作用的,在成桥后,劲性骨架也参与结构受力,但钢管混凝土的结构布置和截面大小一般是由施工受力控制的。

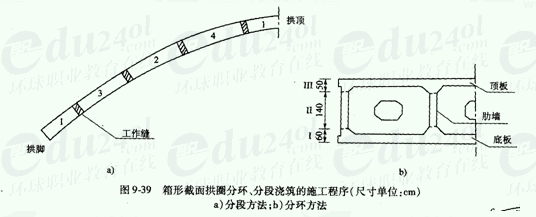

劲性骨架混凝土拱桥的外包拱圈以钢管混凝土劲性骨架为依托,利用吊挂模板浇筑,并按照横向分块、纵向分环和分段的原则外包混凝土。劲性骨架单独承担拱圈第一环的混凝土重力,随后各环混凝土的重力由先期浇筑的混凝土环与劲性骨架形成的组合结构共同承担。
大跨径劲性拱圈混凝土拱圈(拱肋)的浇筑,可采用分环多工作面均衡浇筑法、水箱压载分环浇筑法和斜拉扣挂分环连接浇筑法。
二、装配式混凝土、钢筋混凝土拱圈
装配式混凝土、钢筋混凝土拱圈适用于箱形拱、肋拱及箱肋组合拱(以下均称箱形拱)的少支架或无支架施工。
(一)无支架安装拱圈
1.构件拼装应结合桥梁规模、河流、地形及设备等条件采用适宜的吊装机具,各项机具设备和辅助结构的规格、型号、数量等均应按有关规定经过设计计算确定。缆索吊机在吊装前必须按规定进行试拉和试吊。
2.拱肋吊装时,除拱顶段以外,各段应设一组扣索悬挂。
3.扣架的布置应符合下列规定:
(1)扣架一般设在墩、台顶上,扣架底部应固定,架顶应设置风缆。
(2)各扣索位置必须与所吊挂的拱肋在同一竖直面内。
(3)扣架上索鞍顶面的高程应高于拱肋扣环高程。
(4)扣架应进行强度和稳定性验算。
(二)转体施工安装方法
1.平转施工主要适用于刚构梁式桥、斜拉桥、钢筋混凝土拱桥及钢管拱桥。竖转施工主要适用于转体重量不大的拱桥或某些桥梁预制部件(塔、斜腿、劲性骨架)。
2.竖转施工对混凝土拱肋、刚架拱、钢管混凝土拱,当地形、施工条件适合时,可选择竖转法施工。其转动系统由转动铰、提升体系(动、定滑轮组,牵引绳等)、锚固体·系(锚索、锚碇顶)等组成。
3.平、竖转结合
(三)缆索吊装施工
(略)
(四)钢管拱肋(桁架)施工
1.钢管拱肋(桁架)安装
(1)安装方法
钢管混凝土拱肋施工中最重要的工序之一就是拱肋安装,安装的方法有:无支架缆索吊装;少支架缆索吊装;整片拱肋或少支架浮吊安装;吊桥式缆索吊装;转体施工;支架上组装;千斤顶斜拉扣挂悬拼等。
(2)拱圈形成
钢管拱肋成拱过程中,应同时安装横向联接系,未安装联接系的不得多于一个节段,否则应采取临时横向稳定措施。节段间环焊缝的施焊应对称进行,施焊前需保证节段间有可靠的临时连接并用定位板控制焊缝间隙,不得采用堆焊。
采用千斤顶斜拉扣挂悬拼安装就是利用在吊装时用于扣挂钢管的斜拉索的索力调整来控制吊装标高和调整管内混凝土浇筑时拱肋轴线变形,与普通缆索吊装比较具有如下优点:
●采用强度高、承载力大、延伸量小、变形稳定的钢绞线作斜拉索,可减少架设过程中的不稳定非弹性变形;·,采用千斤顶张拉系统对斜拉索加卸拉力、收放索长,具有张拉能力大,行程控制精度高,索力调整和控制灵活,锚固可靠等优点;
●斜拉扣挂体系自成系统,不受缆索吊装系统干扰;可以准确计算悬拼架设过程中各施工阶段的索力、延伸量以及由此而产生的大段接头预抬高量,作为施工监测适时控制的依据。
2.钢管内混凝土浇筑
(1)浇筑方法与工艺流程

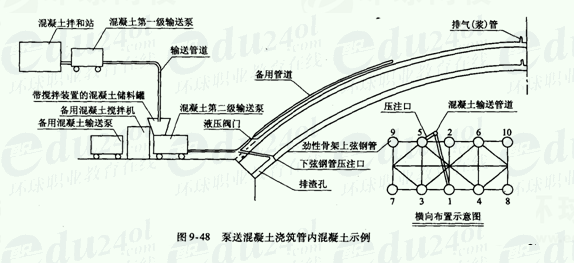

管内混凝土浇筑可采用人工浇筑和泵送顶升压注两种方法,一般应采用泵送顶升压注施工,由两拱脚至拱顶对称均衡地一次压注完成。由于分段浇筑对密封的钢管来讲较为困难,且由此而产生的若干混凝土接缝对钢管混凝土拱肋质量不利。所以,一般采用自拱脚一次对称浇(压)筑至拱顶的方案。
钢管混凝土压注工艺流程为:
堵塞钢管法兰间隙→清洗管内污物、湿润内壁→安设压注头和闸阀一压注管内混凝土→从拱顶排浆孔振捣混凝土→关闭压注口处闸阀稳压→拆除闸阀完成压注。
(2)管内混凝土质量要求:
钢管混凝土压注前应清理管内污物,润湿管壁,泵人适量的水泥浆后再压注混凝土,直至钢管顶端排气孔排出合格的混凝土时停止。完成后应关闭设于压注口的倒流截止阀,管内混凝土的压注应连续进行,不得中断。管内混凝土不能出现断缝、空洞;
管内混凝土不能与管壁分离;管内混凝土的配料强度比设计强度高10%一15%;
新灌人钢管的混凝土,3d内承载量不宜高于30%设计强度;7d承载量不宜高于80%设计强度;
一根钢管的混凝土的灌注完成时间不得超过第一盘入管混凝土的初凝时间;
一根钢管的混凝土必须连续灌注,一气呵成。
钢管混凝土的质量检测办法应以超声波检测为主,人工敲击为辅。
为保证混凝土泵送工艺的顺利进行,对大跨径钢管混凝土拱桥,需按实际泵送距离和高度进行模拟混凝土压注试验。
钢管混凝土的泵送顺序应按设计要求进行,宜采用先钢管后腹箱的施工程序。
