2011年环球网校建造师公路工程冲刺班讲义(37)
熟悉桥梁上部结构转体施工 |
|
1B413037熟悉桥梁上部结构转体施工
一、转体施工方法概述
上部结构转体施工是跨越深谷、急流、铁路和公路等特殊条件下的有效施工方法,具有不干扰运输、不中断交通、不需要复杂的悬臂拼装设备和技术等优点,转体施工分为竖转法、平转法和平竖结合法。
平转法分为有平衡重转体施工和无平衡重转体施工两种方法,平转施工主要适用于刚构梁式桥、斜拉桥、钢筋混凝土拱桥及钢管拱桥。
竖转施工主要适用于转体重量不大的拱桥或某些桥梁预制部件(塔、斜腿、劲性骨架)。竖转施工对混凝土拱肋、刚架拱、钢管混凝土拱,当地形、施工条件适合时,可选择竖转法施工。其转动系统由转动铰、提升体系(动、定滑轮组,牵引绳等)、锚固体系(锚索、锚碇顶)等组成。
二、桥体预制及拼装
三、平转法施工
(一)有平衡重转体施工
转体施工工艺包括脱架→转动→转盘封固→撤锚合龙。
1.有平衡重平转施工工艺,可以采用不同的锚扣体系。箱形拱、肋拱宜采用外锚扣体系;桁架拱、刚架拱宜采用内锚扣(上弦预应力钢筋)体系;刚构梁式桥、斜拉桥为不需另设锚扣的自平衡体系。
2.桥体混凝土达到设计规定强度或者设计强度的80%后,方可分批、分级张拉扣索,扣索索力应进行检测,其允许偏差为土3%。
3.转体平衡重依据情况利用桥台或另设临时配重。扣索和锚索之间宜通过置于扣、锚支承(桥台或立柱)的顶部交换梁相连接。
4.转体合龙时应符合下列规定:
(1)应严格控制桥体高程和轴线,
(2)应控制合龙温度。当合龙温度与设计要求偏差30C或影响高程差土10mm时,应计算温度影响,修正合龙高程。合龙时应选择当日最低温度进行。
(3)合龙时,宜先采用钢楔刹尖等瞬时合龙措施。再施焊接头钢筋,浇筑接头混凝土,封固转盘。在混凝土达到设计强度的80%后,再分批、分级松扣,拆除扣、锚索。

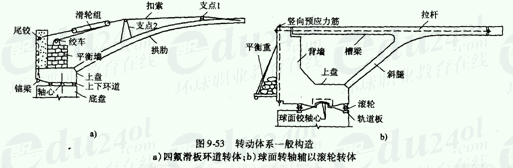

5.平转转盘有双支承式转盘和单支承式转盘两种,除大桥和重心较高的桥体外,宜采用构造简单实用的中心单支承式转盘。
(二)无平衡重平转施工

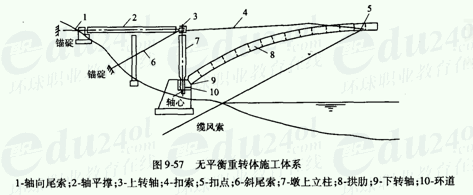

无平衡重转体施工具有锚固、转动、位控三大体系,包括转动体系施工、锚碇系统施工、转体施工、合龙卸扣施工工艺。
1.采用锚固体系代替平衡重平转法施工,是利用锚固体系、转动体系和位控体系构成平衡的转体系统。
2.转动体系由拱体、上转轴、下转轴、下转盘、下环道和扣索组成。
3.锚固体系由锚碇、尾索、支撑、锚梁(或锚块)及立柱组成。锚碇可设于引道或其他适当位置的边坡岩层中。锚梁(或锚块)支承于立柱上。支撑和尾索一般设计成两个不同方向,形成三角形稳定体系,稳定锚梁和立柱顶部的上转轴使其为一固定点。当拱体设计为双肋,并采取对称同步平转施工时,非桥轴向(斜向)支撑可省去。
4.位控体系包括扣点缆风索和转盘牵引系统,安装时的技术要求应按照设计要求或《公路桥涵施工技术规范》JTGF50有关规定执行。
5.尾索张拉、扣索张拉、拱体平转、合龙卸扣等工序,必须进行有关的施工观测。
6.无平衡重拱体进行平转时,除应参照有平衡重转体施工有关规定办理外,还应符合下列规定:
(1)应对全桥各部位包括转盘、转轴、风缆、电力线路、拱体下的障碍等进行测量、检查,符合要求后,方可正式平转。
(2)若起动摩阻力较大,不能自行起动时,宜用千斤顶在拱顶处施加顶力,使其起动,然后应以风缆控制拱体转速;
(3)上转盘采用四氟板做滑板支垫时,应随转随垫并密切注意四氟板接头和滑动支垫情况。
(4)拱体旋转到距设计位置约50时,应放慢转速,距设计位置相差1‘时,可停止外力牵引转动,借助惯性就位。:
(5)当拱体采用双拱肋在一岸上下游预制进行平转达一定角度后,上下游拱体宜同步对称向桥轴线旋转。
7.当两岸拱体旋转至桥轴线位置就位后,两岸拱顶高程超差时,宜采用千斤顶张拉、松卸扣索的方法调整拱顶高差。
8.当台座和拱顶合龙口混凝土达到设计强度的75%后,可按下述要求卸除扣索:
(1)按对称均衡原则,分级卸除扣索,同时应复测扣索内力、拱轴线和高程。
(2)全部扣索卸除后,再测量轴线位置和高程。
