熟悉桥梁上部结构缆索吊装施工方法 |
![]() |
|
111424038熟悉桥梁上部结构缆索吊装施工方法

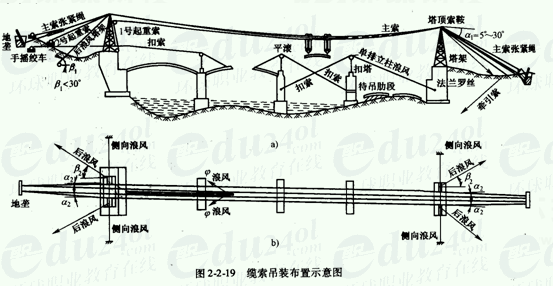

在峡谷或水深流急的河段上,或在通航的河流上需要满足船只的顺利通行,缆索吊装由于具有跨越能力大,水平和垂直运输机动灵活,适应性广,施工比较稳妥方便等优点,在拱桥施工中被广泛采用。
二、吊装方法和要点
(一)缆索吊装施工序
缆索吊装施工序为:在预制场预制拱肋(箱)和拱上结构,将预制拱肋和拱上结构通过平车等运输设备移运至缆索吊装位置,将分段预制的拱肋吊运至安装位置,利用扣索对分段拱肋进行临时固定,吊装合龙段拱肋,对各段拱肋进行轴线调整,主拱圈合龙,拱上结构安装。
大跨径拱桥吊装,由于每段拱肋较长,重量较大,为使拱肋吊装安全,应尽量采用正吊、正落位、正扣,因此索塔的宽度应与桥宽相适应。拱肋分段安装时,每段拱肋由扣索临时固定在扣架上,此时每段拱肋必须设置风缆。起重索与扣索承重交接时速度不能太快,每次升降应控制在一定范围内,交接过程中对风缆随时进行调整。当拱肋跨度大于80m或横向稳定安全系数小于4时,应采用双基肋合龙松索成拱的方式。即当第一根拱肋合龙并校正拱轴线,楔紧拱肋接头缝后,稍松扣索和起重索,压紧接头缝,但不卸掉扣索,待第二根拱肋合龙,两根拱肋横向联结固定好并拉好风缆后,再同时松卸两根拱肋的扣索和起重索。
(--)施工中的注意要点
1.缆索设备的检查项目及检查方法
(1)地锚试拉一般情况下每一类地锚取一个进行试拉。缆风索的土质地锚要求位移非常小,应全部做试拉
(2)索扣
试拉扣索是悬挂拱肋的主要设备,因此必须通过试拉来确保其可靠性。
(3)主索系统
试吊主索系统试吊分跑车空载反复运转、静载试吊和吊重运行三步。每一步骤试吊完成后,确定无异常现象才能进行下一个步骤。试吊重物可以为构件、钢筋混凝土预制件等,试吊载重运行可分几次完成。
在每一步试吊中,应连续不间断地观测塔架位移、主索垂度、主索受力的均匀程度;动力装置工作状态、牵引索、起重索在各转向轮上运转情况;主索地锚稳固情况及检查通讯、指挥系统的通畅性能和各作业之间的协调情况。
试吊后须综合各种观测数据和现场检查结果,对设备的技术状况进行分析、鉴定,提出切实可行的改进措施,对能否调装做结论。
2.设置风缆时应注意的要点
横向缆风索,在边段拱肋安装时,可用来调整和控制拱肋中线;在拱肋合龙时可以使接头对中就位;在拱肋成拱后,可以减少拱肋自由长度,增大拱肋的横向稳定;在外力作用下对拱肋的位移产生约束。因此缆风绳的作用可见一斑,设置时需注意以下问题:
(1)缆风索可以布置在岸上、水中或桥墩上。
(2)缆风索应成对称布置,且上、下游缆风索的长度相差不宜过大。缆风索与拱肋轴线夹角宜大于450;与地平面夹角宜为30~距离宜小于lOOm。
(3)用以缆风绳的地锚应牢固可靠,为防止地锚受力后的位移,应采取预先试拉。对固定在桥墩台上的缆风索须进行计算,不能对墩台造成不利因素。
(4)根据缆风索受力大小可采用单线钢丝绳,也可采用滑轮组,在初始收紧缆风索时可用卷扬机,做拱肋调整时宜用链子滑车进行。
(5)缆风绳在收紧、放松时应在测量观测下统一指挥进行,随拱肋接头高程的升降而放、收。
(6)对于拱肋为整段吊装或两段吊装的中小跨径双曲拱桥,每孔至少应有一根基肋设置固定的缆风索,分3段或5段吊装的大跨径拱桥,每孔至少有两根基肋在接头附近设置稳定的缆风索。
(7)在每孔拱肋全部合龙、横系梁或横隔板达到一定强度后,方可拆除缆风索。
3.松索过程中必须注意下列事项:
(1)松索时应按边扣索、次边扣索、起重索三者的先后顺序对称均匀地进行,每次松索量以控制各接头标高变化不超过lcm为限。
(2)松索调整拱轴线,调整拱轴线时,应观测各接点标高、拱顶及1/8跨径处截面标高。
(3)厚度不同的薄钢板嵌塞拱肋接头缝隙。
(4)拱肋松索成拱是一个反复循环的过程,将索放松压紧接头缝后,应再调整中线偏差至0.5—1.Ocm以内,固定缆风索将接头螺栓旋紧。
(5)电焊各接头部件,全部松索成拱。电焊时,宜采用分层、间隔、交错施焊的方法,每层不可一次焊得过厚,以防灼伤周围混凝土,电焊后必须将各接头螺栓旋紧焊死。
(6)对于大跨径分5段或7段吊装的拱肋,在合龙成拱后,可保留起重索和扣索部分受力(称留索),待拱肋接头的连接工序基本完成后再完成松索。
(7)当第二片拱肋吊装、合龙、松索调整后,应尽快与已合龙调整的第一片作横向连接,两片拱肋的缆风不要拆除。
1B413039 熟悉桥梁改建施工
一、桥梁改建设计施工要求
在进行桥梁改扩建设计施工时应注意以下要求:
(三)为了便于新旧桥梁的拼接,扩建桥梁与相应的原桥孔径相同或相近,但对于斜交跨越等级航道或等级道路的连续梁桥,受桥下通行净空的限制,拓宽桥梁的孔径应进行方案的详细研究后确定。
(四)考虑到公路扩建后拓宽桥梁因桥面横坡的延续对桥下净空的影响,维持等级航道和等级道路通行净空标准不变,对于拼宽部分上部结构为T梁或箱梁的情况应采取降低通行孔上部结构建筑高度的措施予以保证;对于拼宽部分上部结构为板梁的应采取降低地方道路标高等措施解决。
(五)病害严重经加固又能利用但又不易拼接或拼接难度大而技术上又较难克服的特大桥不做横向拼接方案,采用线位分离方案建新桥。
(六)桥梁拓宽上部结构型式应与旧桥上部结构型式相同或相近,这样可以保持上部结构受力的一致性;保证新、旧桥梁上部结构的受力和温度作用变形协调。
(七)下部结构型式也应与旧桥下部结构型式协调一致。基本采用桩柱式桥墩;新旧桥台也应采用匹配一致的桥台型式。
(八)新旧桥基础沉降差应控制在计算值5mm以内,新拓宽桥梁基础宜采用桩基础型式。
二、桥梁改建方案
目前公路桥梁改建加宽按位置可分为单侧加宽和双侧加宽两种方案,按上部结构与下部结构的连接处理主要有以下三种方案:新旧桥梁的上部结构与下部结构互不连接;新、旧桥梁的上部结构和下部结构相互连接;新、旧桥梁的上部结构连接而下部结构分离。
(一)新旧桥梁的上部结构与下部结构互不连接方式
在具体构造方面,主要采用两种处理形式:一种是用纵向伸缩装置连接;另一种形式是在新旧结构间留一条纵缝,或用钢板包边,需要采用刚性路面,可以解决啃边问题,但不能解决新旧桥挠度差的问题,且高速行车时容易打滑,降低了行车的安全性。这种连接方式一般要求桥梁结构跨径较小,相对挠度差较小,否则桥面容易开裂。
(二)新、旧桥梁的上部结构和下部结构相互连接方式
采取的技术措施有:一级建造师成绩查询
1.加强新拓宽桥梁基础,减少新、旧桥梁基础的不均匀沉降差。旧桥为扩大基础的,新桥同类型基础下土层较薄、岩层埋深较浅时,采用换填或直接将基础置于岩层上的方案,当基底土层较厚,岩层埋置较深,基础条件不好时,虽然地基允许承载力满足要求,但应采取加强措施,例如加大基础成整体筏式基础、粉喷桩、碎石桩处理地基等。
2.为尽量减小新、旧桥梁的基础沉隆差及尽量缩短施工工期,控制新拓宽桥梁预制梁(板)的安装龄期,先施工拓宽部分桥梁的基础,墩(台)身及台帽(盖梁)并安装部分预制梁(板),在封闭高速公路的交通后再进行下部结构拼接。
3.新拓宽桥梁的梁(板)安装至桥上后宜放置一段时间,再与旧桥上部结构拼接。因此,新、旧桥梁上、下部结构相互连接的方式适宜于桥梁基础较好的条件下,否则必须进行基础加固。另外这种方式也可用于独柱墩的梁桥拓宽场合,以使下部结构的稳定性增强。
(三)新、旧桥梁的上部结构连接而下部结构分离方式
为减小加宽桥基础沉降量,加宽桥应尽可能采用桩基,并通过加强地基处理、增加桩长或桩径等措施尽可能减小基础沉降。施工中严格控制桩基施工时的沉淀层厚度,减少钻孔灌注桩的沉降;尽可能推迟湿接缝混凝土浇筑施工,以使新桥桩基的大部分沉降能在新、旧桥上部结构拼接前完成等。原桥采用扩大基础时要注意新旧基础间的协调性,必要时对原有基础进行加固。另外针对上部结构自身产生的较大附加内力,可通过连接部位增大配筋并改善连接构造形式来解决。
三、新旧桥梁上部结构拼接的构造要求
根据桥梁上部结构不同类型一般采用以下的拼接连接方式:
(一)钢筋混凝土实心板和预应力混凝土空心板桥,新旧板梁拼接之间宜采用铰接或近似于铰接连接。
(二)预应力混凝土T梁或组合T梁桥,新旧T梁之间拼接宜采用刚性连接。
(三)连续箱梁桥,新旧箱梁之间拼接宜采用铰接连接。
