三、双代号时标网络计划

　　(一)双代号时标网络计划是以时间坐标为尺度编制的网络计划，时标网络计划中应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

　　(二)双代号时标网络计划的特点

　　双代号时标网络计划是以水平时间坐标为尺度编制的双代号网络计划，其主要特点如下：

　　l 时标网络计划兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便;

　　l 时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路;

　　l 在时标网络计划中可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整;

　　l 由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘图。但在使用计算机以后，这一问题已较容易解决。

　　(三)双代号时标网络计划的一般规定

　　1.双代号时标网络计划必须以水平时间坐标为尺度表示工作时间。时标的时间单位应根据需要在编制网络计划之前确定，可为时、天、周、月或季。

　　2.时标网络计划中所有符号在时间坐标上的水平投影位置，都必须与其时间参数相对应。节点中心必须对准相应的时标位置。

　　3.时标网络计划中虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示。

　　(四)时标网络计划的编制

　　时标网络计划宜按各个工作的最早开始时间编制。在编制时标网络计划之前，应先按已确定的时间单位绘制出时标计划表。

　　1.间接法绘制

　　2.直接法绘制

　　补充

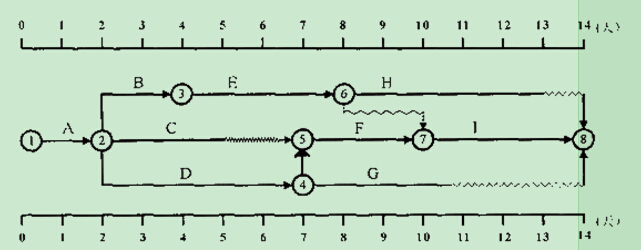

　　1.在下图所示的双代号时标网络计划中，请大家分析判断以下几个问题：

　　(1)计算工期 (2)关键线路 (3)自由时差(取整数) (4) 总时差

　　【解析】1.计算工期为14

　　2.关键线路为1-2-4-5-7-8

　　3. C,D,G的自由时差分别为2，0，3

　　4.总时差：

　　最后工作的总时差=自由时差

　　其它工作总时差=紧后工作的总时差(最小值)+自由时差

　　I工作总时差=0 H工作总时差=1 G工作总时差=3

　　F工作总时差=0 6-7工作总时差=2 E工作总时差=1+0=1

　　2.双代号时标网络计划的特点之一是( )。

　　A.可以在图上直接显示工作开始与结束时间和自由时差，但不能显示关键线路

　　B.不能在图上直接显示工作开始与结束时间，但可以直接显示自由时差和关键线路

　　C.可以在图上直接显示工作开始与结束时间，但不能显示自由时差和关键线路

　　D.可以在图上直接显示工作开始与结束时间、自由时差和关键线路

　　【答案】D

　　【解析】双代号时标网络计划是以水平时间坐标为尺度编制的双代号网络计划，其主要特点如下：

　　1、时标网络计划兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便;

　　2、时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路;

　　3、在时标网络计划中可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整;

　　4、由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘图。但在使用计算机以后，这一问题已较容易解决。
