（四）

背景资料

某市区城市主干道改扩建工程，标段总长1.72km,周边有多处永久建筑，临时用地极少，环境保护要求高；现状道路交通量大，施工时现状交通不断行。本标段是在原城市主干路主路范围进行高架桥段-地面段-入地段改扩建，包括高架桥段、地面段、U型槽段和地下隧道段。各工种施工作业区设在围挡内，临时用电变压器可安放于图4-1中A、B位置，电缆敷设方式待定。

高架桥段在洪江路交叉口处采用钢-混叠合梁型式跨越，跨径组合为37m+45m+37m。地下隧道段为单箱双室闭合框架结构。采用命挖方法施工。本标段地下水位较高，属富水地层；有多条现状管线穿越地下隧道段，需进行拆改挪移。

围护结构采用U型槽敞开段围护结构为直径Φ1.0m的钻孔灌注桩，外侧桩间采用高压旋喷桩止水帷幕，内侧挂网喷浆。地下隧道段围护结构为地下连续墙及钢筋混凝土支撑。

降水措施采用止水帷幕外侧设置观察井、回灌井，坑内设置管井降水，配轻型井点辅助降水。

问题：

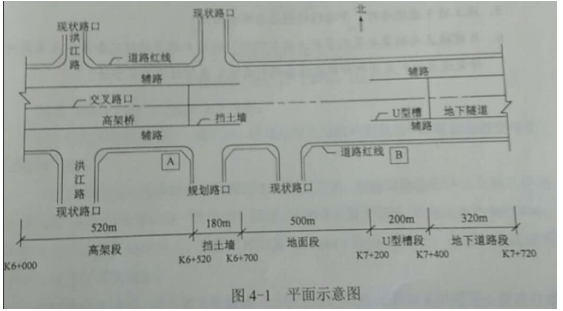

1．图4－1中，在A、B两处如何设置交压器？电缆如何教设？说明理由。

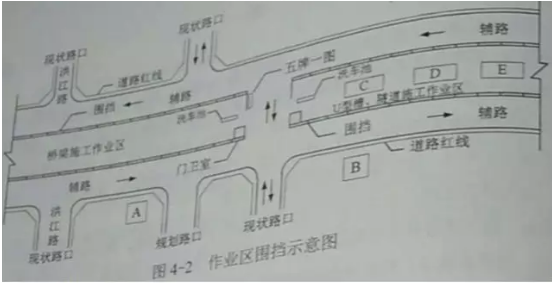

2．根据图4－2，地下连续施工时，C、D、E位置设置何种设施较为合理？

3．观察井、回灌井、管井的作用分别是什么？

4．本工程磁道基坑的施工难点是什么？

5．施工地下连续墙时。导墙的作用主要有哪四项？

6．目前城区内钢梁安装的常用方法有哪些？针对本项目的特定条件，应采用何种架设方法？采用何种配套设备进行安装？在何时段安装合适？

【参考答案】

1．（1）施工单位应根据国家有关标准、规范和施工现场的实际负荷情况，编制施工现场“临

时用电施工组织设计”，并协助业主向当地电业部门审报用电方案。

変压器（站）的位置应布置在现场边缘高压接入处，四周用铁丝网围住。不宜布置在交通要道口。临时变压器设置应距地面不小于30cm，并应在2m以外处设置高度大于1．7m的保护栏杆。

（2）电缆线采用夯管法敷设。

理由：夯管法在特定场所有其优越性，适用于城镇区域下穿较道路的地下管道施工。

2．C：泥浆沉淀池：D：泥浆调整池：E：泥浆存放池

3.观察井：观察地下水位

回灌井：保持地下水位

管井：降水

4.隧道施工难点

（1）隧道内降水，截水降水回灌鉏合。

（2）基坑外侧沉降观测，因周边有多处永久建筑，防止基础下沉

（3）多条现状管线需要拆改挪移，需征得管线管理单位的同意

5．导墙的作用：（1）挡土：（2）基准作用（3）承重；（4）存蓄泥浆

6．（1）城区内常用钢梁安装方法：自行式吊机整孔架设法、门架吊机整孔架设法、支架架设法、缆索吊机拼装架设法、悬臂拼装架设法、拖拉架设法等。

（2）针对本项目的特定条件，应采用悬臂拼装架设法。

3）采用挂篮配套施工。

（4）在夜间安装合适
