赵景满老师介绍
多年来从事一级建造师、二级建造师矿业专业课程培训工作及矿业企业相关培训工作，对考试及矿业实际工作有丰富的经验，能够细致，全面的掌握考试方向，帮助学员顺利通过考试。
1G410000 矿业工程技术
第5讲 工程测量（五）
三、井巷施工测量工作
1、井筒和井口相关的测量与标定
（1）井筒中心和井筒十字中线，用井口附近的测量控制点标定。井筒十字中线点的设置应在两个不受破坏的地点埋设两组（每组四个）大型的钢筋混凝土基点，并作为全工业广场的基本控制点。井筒十字中线点的设置，应在建井初期完成。
（2）对于有提升设备的立井井筒十字中线点的设置，井筒每侧均不得少于3个，点间距离一般应不小于20m，离井口边缘最近的十字中线点距井筒以不小于15m为宜（用沉井法、冻结法施工时应不小于30m）。
2、立井施工的重要测量工作和要求
（1）圆形井筒施工应以悬挂井筒中心垂线作为掘砌的依据。为检查井壁竖直程度以及为控制预留梁窝位置时，还需悬挂边垂线。
（2）井筒深度不超过300m时可以采用激光指向；当超过300m时，掘进可以采用激光指向，砌筑井壁应采用中线指向。激光指向时应定期对指向仪进行校核。
（3）井筒掘进到井底车场、装载硐室或其他连接硐室水平时，应重新测量井深，并做好各连接硐室的测量定位、定向工作；马头门或装载硐室上方至少设立两个高程点，以控制井巷、硐室的高程。
（4）按井筒内两垂线方向掘进的井底车场巷道超过15m时，应进行初次定向，并以此标定车场巷道的中线。当车场巷道掘进到40～50m时，应按联系测量的规定进行定向测量。
3、巷道掘砌施工测量工作的相关要求

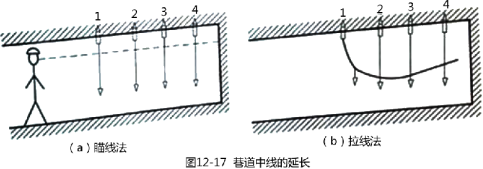

（1）巷道施工均应设中线和腰线，最前面一个中、腰线至掘进工作面的距离一般应不超过30-40m，且每掘100m进行一次检查测量，同一矿井的腰线距巷道底板（轨面）的高度宜为定值。
（2）新开口的巷道中腰线，掘进到4--8m时，应检查或重新标定中腰线。
（3）采用激光指向仪指示巷道方向和高程时，指向仪距离工作面的距离不宜小于70m；每组中、腰线点不应少于3个，点之间的距离不应少于3m。

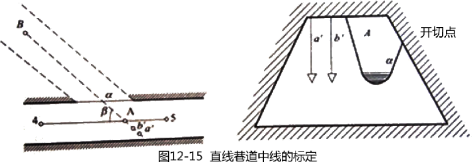

（4）采用全站仪或经纬仪标设直线巷道方向时，宜每隔30m设置一组（不少于3个测点）中线，点之间的距离不小于3m；用全站仪或水准仪标设巷道坡度时，宜20m设置3对腰线点，点之间的距离不宜小于2m。
小结：1、联系测量

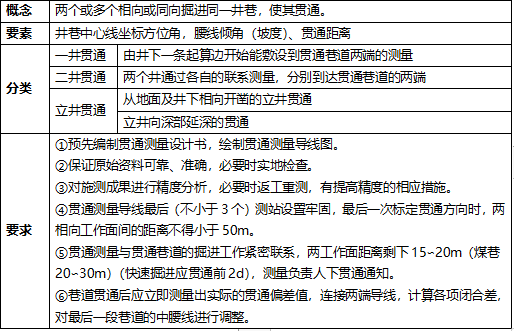

小结：2、贯通测量
小结：3、井巷施工测量
（1）立井施工测量
①井筒十字中线点应设置在两个不受破坏的地点，埋设两组（每组四个）大型的钢筋混凝土基点。并作为全工业广场的基本控制点。
②井筒十字中线点应在建井初期设置完成。
③有提升设备的十字中线点，井筒每侧均不得少于 3个，点间距一般应不小于20m，离井口边缘最近的点不小于15m（用沉井、冻结法施工时不小于30m）。
④井筒深度不超过300m时，可以采用激光指向。当超过300m时，掘进用激光指向，砌筑用中线指向。
⑤按井筒内两垂线方向掘进的井底车场巷道超过15m时，应进行初次定向；当车场巷道掘进到40∽50m时，应按联系测量的规定进行定向测量。
（2）巷道掘进的施工测量
①沿煤层顶底施工的巷道，可只设中线。一般巷道均应标定中线和腰线。最前面一个中、腰线点至掘进工作面的距离一般不应超过30∽40m，且每掘进100m进行一次检查测量。
[1] [2]
