一、供热管道的分类
随着城镇建设的发展,集中供热成为解决工业生产和居民生活的重要热源和供热方式。城镇供热管网是指由热源向热用户输送和分配供热介质的管线系统,包括一级管网、热力站和二级管网。

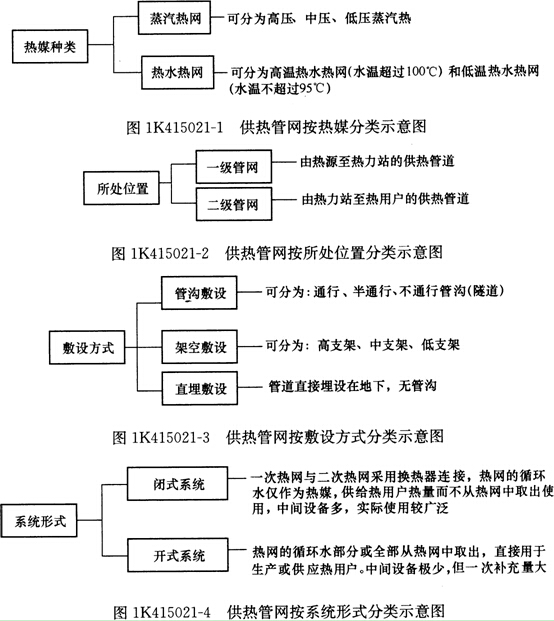

(一)按热媒种类分类(见图1K415021-1)
城镇供热管网按照热媒不同分为蒸汽管网和热水管网,具体技术参数如下:
(1)工作压力小于或等于1.6MPa,介质温度小于或等于3 50℃的蒸汽管网;
(2)工作压力小于或等于2.5MPa,介质温度小于或等于200℃的热水管网。
(二)按所处位置分类(见图1K415021-2)
(三)按敷设方式分类(见图1K415021-3)
(四)按系统形式分类(见图1K415021-4)

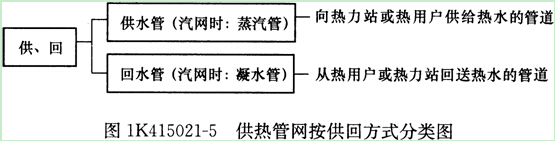

(五)按供回分类(见图1K415021-5)
二、供热管道施工基本要求(环球网校一级建造师频道整理供热管道的分类及施工基本要求)
1.供热管网与建筑物的最小距离

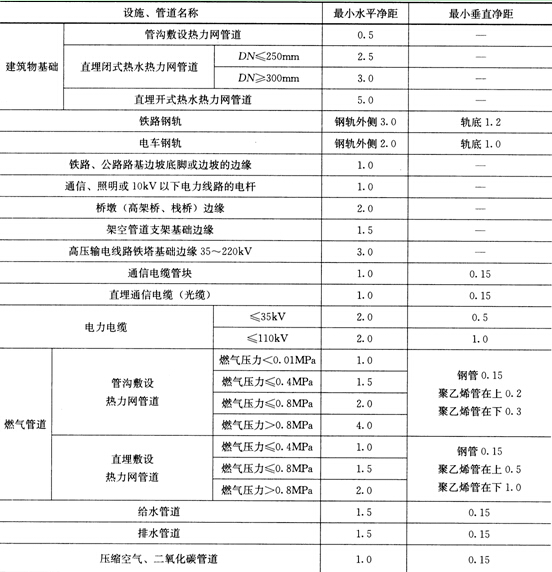

热力网管沟的外表面、直埋敷设热水管道与建筑物、构筑物、道路、铁路、电缆、架空电线和其他管线的最小水平净距、垂直净距要求见表1K415021-1。供热管道对于植物生长也有一定的影响,因此,不同的管道对其距离也有相应的要求。
地下敷设热力网管道与建筑物(构筑物)或其他管线的最小距离(m)
表1K415021-1
设施、管道名称 |
最小水平净距 |
最小垂直净距 |
乙炔、氧气管道 |
1.5 |
0.25 |
地铁 |
5.0 |
0.8 |
电气铁路接触网电杆基础 |
3.0 |
|
乔木(中心) |
1.5 |
|
灌木(中心) |
1.5 |
|
车行道路面 |
|
0.7 |
注:本表不包括直埋敷设蒸汽管道与建筑物、其他管线的净距。

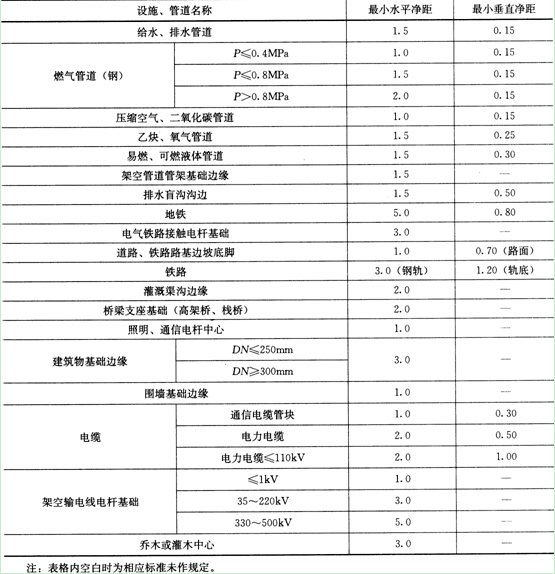

直埋供热蒸汽管道与其他设施的最小净距见表1K415021-2,钢外护管真空复合保温管的布置要求同此表。
直埋供热蒸汽管道与其他设施的最小净距(m) 表1K415021-2
不同的标准对净距的要求有所差异,在实际施工过程中,尚应符合相关专业设施、管道的标准要求,同时应尊重其产权单位的意见,当保证净距确有困难时,可以采取必要的措施,经设计单位同意后,按设计文件的要求执行。
热力网管沟内不得穿过燃气管道,当热力管沟与燃气管道交叉的垂直净距小于300mm,必须采取可靠措施,防止燃气泄漏进入管沟。(环球网校一级建造师频道整理供热管道的分类及施工基本要求)
管沟敷设的热力网管道进入建筑物或穿过构筑物时,管道穿墙处应封堵严密。
地上敷设的供热管道同架空输电线路或电气化铁路交叉时,管道的金属部分,包括交叉点5m范围内钢筋混凝土结构的钢筋应接地,接地电阻不大于10Q。
