2011年一级建造师考试建筑工程强化班讲义精选（5）

掌握网络计划技术的应用

一、双代号网络计划图的绘制

★起点节点：只有外向箭线；

终点节点：只有内向箭线；

中间节点：同时有内向箭线和外向箭线。

绘制规则(重点)：

逻辑关系正确（唯一满足逻辑关系）；严禁出现循环回路；严禁出现双箭头和无箭头箭线；一个起始节点一个终点节点；节点编号不重复，必须小节点号指向大节点号；箭线上不能分叉；尽量不出现交叉。

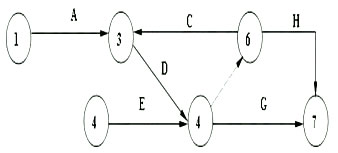

下列网络图中存在的错误有(   )。

A、节点编号重复

B、有循环回路

C、有虚工序

D、有多个起点节点

E、小节点号指向大节点号
