2011年环球网校建造师公路工程冲刺班讲义(42)
掌握隧道支护与衬砌 |
1B414033掌握隧道支护与衬砌
一、隧道施工预支护技术
隧道施工过程中,当遇到软弱破碎围岩时,其自支护能力是比较弱的,经常采用的预支护措施有超前锚杆、插板、或小钢管;管棚;超前小导管注浆;开挖工作面及围岩预注浆等。

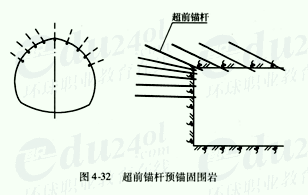

(一)超前锚杆(小钢管)施工技术要点
超前锚杆主要适用于地下水较少的软弱破碎围岩的隧道工程中,如土砂质地层、弱膨胀性地层、流变性较小的地层、裂隙发育的岩体、断层破碎带、浅理无显著偏压的隧道等,也适宜于采用中小型机械施工。
超前锚杆宜采用早强砂浆锚杆,锚杆可用不小于φ22的螺纹钢筋。

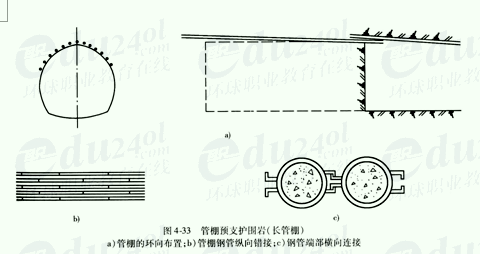

(二)管棚施工技术要点
管棚主要适用于围岩压力来得快、来得大,用于对围岩变形及地表下沉有较严格限制要求的软弱破碎围岩隧道工程中。如土砂质地层、强膨胀性地层、强流变性地层、裂隙发育的岩体、断层破碎带、浅埋有显著偏压等围岩的隧道中。此外,在一般无胶结的土及砂质围岩中,可采用插板封闭较为有效;在地下水较多时,则可利用钢管注浆堵水和加固围岩。
短管棚(长度小于lOm的小钢管)一次超前量小,基本上与开挖作业交替进行,占用循环时间较大,但钻孔安装或顶人安装较容易。
长管棚(长度为10—45m,直径较粗的钢管)一次超前量大,单次钻孔或打人长钢管的作业时间较长,但减少了安装钢管的次数,减少了与开挖作业之间的干扰。钻孔时如出现卡钻或塌孔,应注浆后再钻,有些土质地层则可直接将钢管顶人。

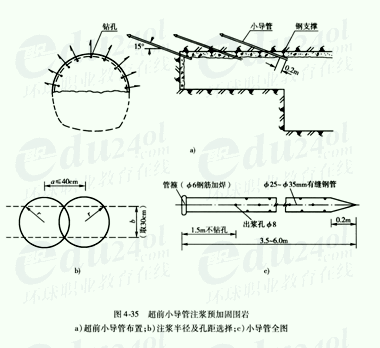

(三)超前小导管注浆施工技术要点
超前小导管注浆不仅适用于一般软弱破碎围岩,也适用于地下水丰富的松软围岩。但超前小导管注浆对围岩加固的范围和强度是有限的,在围岩条件特别差而变形又严格控制的隧道施工中,超前小导管注浆常常作为一项主要的辅助措施,与管棚结合起来加固围岩。自进式注浆锚杆(又称迈式锚杆)是将超前锚杆与超前小导管注浆相结合一种超前措施。它是在小导管的前端安装了一次性钻头,从而将钻孔和顶管同时完成,缩短了导管的安装时间,尤其适用于钻孔易坍塌的地层。
预注浆加固围岩施工技术要点 |
(四)预注浆加固围岩施工技术要点
预注浆一般可超前开挖面30~50m,可以形成有相当厚度的和较长区段的筒状加固区,从而使得堵水的效果更好,也使得注浆作业的次数减少,它更适用于有压地下水及地下水丰富的地层中,也更适用于采用大中型机械化施工。
预注浆加固围岩有洞内超前注浆、地表超前注浆和平导超前注浆三种方式。对于浅埋隧道,可以从地表向隧道所在区域打辐射状或平行状钻孔注浆;对于深埋长大隧道,可设置平行导坑,由平行导坑向正洞所在区域钻孔注浆。
二、初期支护
(一)喷射混凝土
喷射混凝土是用压力喷枪喷射混凝土的施工法。常用于灌筑隧道内衬、墙壁、顶棚等薄壁结构或其他结构的衬里以及钢结构的保护层。喷射混凝土的工艺流程有干喷、潮喷、湿喷和混合喷。
1.干喷法是将水泥、砂、石在干燥状态下拌合均匀,用压缩空气送至喷嘴并与压力水混合后进行喷射的方法。因喷射速度大,粉尘污染及回弹情况较严重,但施工机械简单,易于操作。
2.潮喷法是将骨料预加少量水,使之呈潮湿状,再加水泥拌合,送至喷嘴处并与压力水混合后进行喷射的方法。与干喷相比,上料、拌合及喷射时的粉尘少。目前施工现场较多使用的是潮喷工艺。潮喷和干喷混凝土强度可达到C20。
3.湿喷法是将水泥、砂、石和水在按比例拌合均匀,用湿喷机压送至喷嘴进行喷射的方法。湿喷法的粉尘和回弹量少,喷射混凝土的质量容易控制,但对喷射机械要求较高,机械清洗和故障处理较麻烦。软弱围岩特别是黄土隧道以及渗水隧道不宜使用潮喷而改用湿喷较好。
4.混合喷射采用两套搅拌机,在第一套搅拌机内将一部分砂加第一次水拌湿,在投入全部水泥强制搅拌,然后加第二次水和减水剂拌合成SEC砂浆,用砂浆泵压送到混合管;,在第二套搅拌机内将部分砂石和速凝剂强制搅拌均匀,用干喷机压送到混合管后经喷嘴喷出。湿喷和混合喷混凝土强度可达到C30一C35。
混合喷射工艺的粉尘和回弹率较干喷法有大幅度降低,但工艺复杂,使用机械多,机械清洗和故障处理很麻烦,一般只用在喷射混凝土量大和大断面隧道工程中。
在混凝土中加入一定量的钢钎维,从而制成钢纤维喷射混凝土。用钢纤维喷射混凝土作初期支护时可代替钢筋网喷射混凝土,并可提高喷射材料与岩壁的粘结强度,提高结构的耐久性,改善喷层的受力状态。
(二)锚杆
锚杆是用钢筋或其他高抗拉性能的材料制作的一种杆状构件。按照锚固形式可划分为全长粘结型、端头锚固型、摩擦型和预应力型四种。

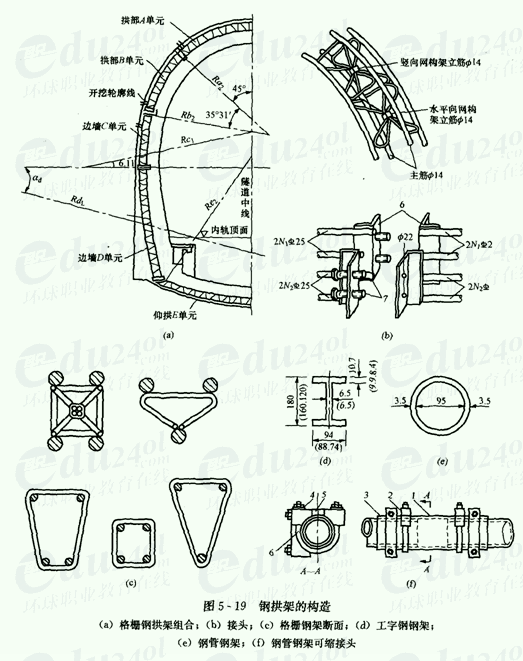

(三)钢支撑
钢支撑具有承载能力大的特点,常常用于软弱破碎或土质隧道中,并与锚杆、喷混凝土等共同使用。钢支撑按其材料的组成可分为钢拱架和格栅钢架。
1.钢拱架
钢拱架是工字钢或钢轨制造而成的刚性拱架。这种钢架的刚度和强度大,可作临时支撑并单独承受较大的围岩压力,也可设于混凝土内作为永久衬砌的一部分。钢拱架的最大特点是架设后能够立即承载。因此,多设在需要立即控制围岩变形的场合,在V、Ⅵ级软弱破碎围岩中或处理塌方时使用较多。钢拱架与围岩间的空隙难以用喷射混凝土紧密充填,与喷射混凝土粘结也不好,导致钢拱架附近喷射混凝土出现裂缝。
2.格栅
格栅是由钢筋经冷弯成形后焊接而成,其断面形状有圆形、门形、三边形、四边形等。格栅断面有3根和4根主筋组成的两种形式。断面高度应与喷射混凝土厚度相适应,一般为120~180mm;主筋和联系钢筋的连接方式较多,接头形式一般有连接板焊于主筋端部,通过螺栓将两段钢架连接板紧密地连在一起的螺栓连接板接头,以及套管螺栓直接套在主筋上,将两段钢架连接在一起的套管螺栓接头。
格栅能够很好地与喷射混凝土一起与围岩密贴,喷射混凝土能够充满格栅及其与围岩的空隙,且能和锚杆、超前支护结构连成一体,支护效果好。
[1] [2]
