2011年环球网校建造师公路工程冲刺班讲义(41)
隧道施工技术 |
1B414030隧道施工技术
1B414031掌握隧道主要施工方法
隧道施工的技术与方法归纳如图113414031所示。
1.新奥法:
2.传统的矿山法:是采用钻爆法开挖和钢木构件支撑的施工方法。
3.隧道掘进机法:
4.盾构法(Shield):
5.明挖法:
6.盖挖法:是由地面向下开挖至一定深度后,将顶部封闭,其余的下部工程在封闭的顶盖下进行施工,主体结构可以顺作,也可逆作。
7.浅埋暗挖法:
8.地下连续墙:
1B414032掌握隧道开挖
一、隧道开挖的要求
隧道开挖的主要方法是钻孔爆破法。
二、钻眼爆破掘进施工技术要点
钻眼爆破掘进是一般山岭隧道最常采用的掘进方式,本节主要阐述该技术。
(一)钻眼机具
隧道工程中常使用的凿岩机有风动凿岩机和液压凿岩机。另有电动凿岩机和内燃凿岩机,但较少采用。
(--)炮眼布置和周边眼的控制爆破
掘进工作面的炮眼可分为掏槽眼、辅助眼和周边眼。
1.掏槽眼布置
根据坑道断面、岩石性质和地质构造等条件,掏槽眼排列形式有很多种,总的可分成斜眼掏槽和直眼掏槽两大类。

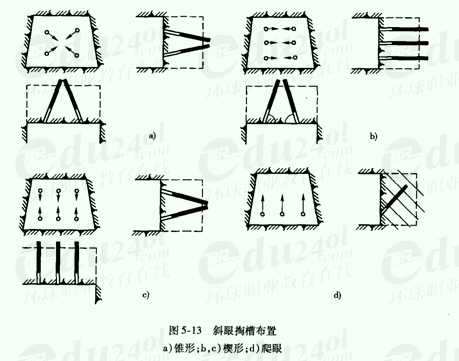

(1)斜眼掏槽:其特点是掏槽眼与开挖面斜交。常用的有锥形掏槽,楔形掏槽,单向掏糟,其中最常用的是竖楔形掏槽。斜眼掏槽的优点是可以按岩层的实际情况选择掏槽方式和掏槽角度,容易把岩石抛出,而且所需掏槽眼的个数较少。缺点是眼深受坑道断面尺寸的限制,也不便于多台钻机同时凿岩。
(爬眼即单向掏槽)
(2)直眼掏槽:直眼掏槽可以实行多机凿岩、钻眼机械化和深眼爆破,从而为加快掘进速度提供了有利条件。直眼掏槽凿岩作业比较方便,不需随循环进尺的改变而变化掏槽形式,仅需改变炮眼深度;而斜眼掏槽则要随循环进尺的不同而改变炮眼位置和角度。直眼掏槽石碴抛掷距离也可缩短。所以目前现场多采用直眼掏槽。直眼掏槽的形式很多,过去常用的有:龟裂掏槽,五梅花掏槽和螺旋掏槽。近年来,由于重型凿岩机投入施工,尤其是能钻大于lOOmm直径大孔的液压钻机投入施工以后,直眼掏槽的布置形式有了新发展。
实践证明,直眼掏槽的爆破效果与临空孔的数目、直径及其与装药眼的距离密切相关。
2.辅助眼布置
辅助眼的作用是进一步扩大掏槽体积和增大爆破量,并为周边眼创造有利的爆破条件。其布置主要是解决间距和最小抵抗限问题,这可以由工地经验决定。
3.周边眼布置
周边眼的作用是爆破后使坑道断面达到设计的形状和规格。周边眼原则上沿着设计轮廓均匀布置,间距和最小抵抗限应比辅助眼的小,以便爆出较为平顺的轮廓。周边眼的底端,对于松软岩层应放在设计轮廓线以内,对于中硬岩层可放在设计轮廓线上,对于坚硬岩层则应略超出设计轮廓线外。为了避免欠挖,底板眼底端一般都超出设计轮廓线。
4.周边眼的控制爆破
在隧道爆破施工中,首要的要求是炮眼利用率高,开挖轮廓及尺寸准确,对围岩震动小。按通常的周边炮眼布置,若全断面一次开挖,常常难以爆破出理想的设计断面,对围岩扰动又大。采用光面爆破与预裂爆破技术,可以控制爆破轮廓,尽量保持围岩的稳定。
(1)光面爆破的特点
隧道施工中采用光面爆破,对围岩的扰动比较轻微,围岩松弛带的范围只有普通爆破法的1/9~1/2;大大地减少了超欠挖量,节约了大量的混凝土和回填片石,加快了施工进度;围岩壁面平整、危石少,减轻了应力集中现象,避免局部塌落,增进了施工安全,并为喷锚支护创造了条件。
(2)光面爆破的主要参数及技术措施
为了获得良好的光面爆破效果,可采取以下技术措施:
●适当加密周边眼。一级建造师
●合理确定光面爆破层厚度。
●合理用药。用于光面爆破的炸药宜采用低猛度、低爆速、传爆性能好的炸药,在炮眼底部,为了克服眼底岩石的夹制作用,应改用高爆速炸药。
●采用小直径药卷不偶合装药结构。在装药结构上,宜采用比炮眼直径小的小直径药卷连续或间隔装药;此时,药卷与炮眼壁间留有空隙,称之为不偶合装药结构。炮眼直径与药卷直径之比称为偶合系数。光面爆破的不偶合系数最好大于2,但药卷直径不应小于该炸药的临界直径,以保证稳定起爆。
●保证光面爆破眼同时起爆。使用即发雷管与导爆索起爆是保证光面爆破眼同时起爆的好方法,同段毫秒雷管起爆次之。
●要为周边眼光面爆破创造临空面。这可以在开挖程序和起爆顺序上予以保证,并应注意不要使先爆落的石碴堵死周边眼的临空面。
(3)预裂爆破
预裂爆破适用于稳定性差而又要求控制开挖轮廓的软弱岩层。
光面爆破顺序:掏槽眼→辅助眼→周边眼
预裂爆破顺序:周边眼→掏槽眼→辅助眼
