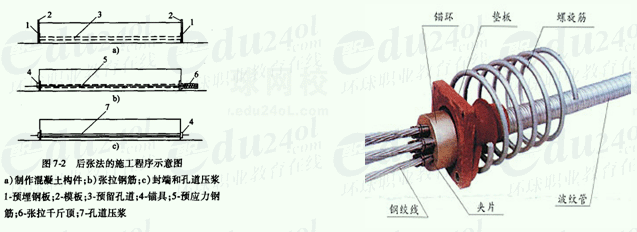

三、后张法预制梁板

(一)后张法预制梁板工序

1．按施工需要规划预制场地，预制场地应整平压实，完善排水系统，确保场内不积水。

2．根据预制梁的尺寸、数量、工期，确定预制台座的数量、尺寸，台座用表面压光的梁(板)筑成，应坚固不沉陷，确保底模沉降≤2mm，台座上铺钢板底模或用角钢镶边代作底模。当预制梁跨大于20m时，要按规定设置反拱。

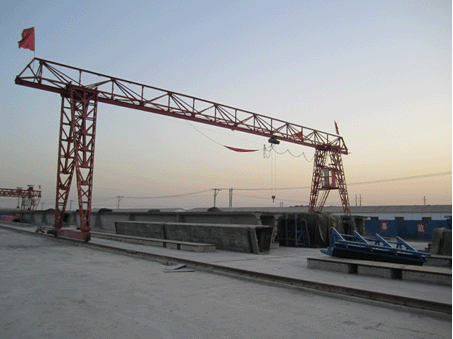

3．根据施工需要及设备条件，选用塔吊或跨梁龙门吊作吊运工具，并铺设其行走轨道

4．统筹规划梁(板)拌合站及水、电管路的布设安装。

5．预制模板由钢板、型钢组焊而成，应有足够的强度、刚度和稳定性，尺寸规范、表面平整光洁、接缝紧密、不漏浆，试拼合格后，方可投入使用。

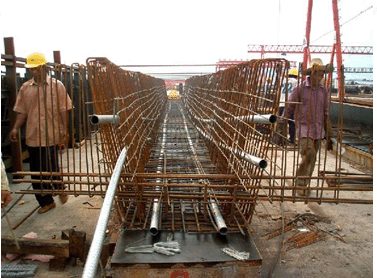

6．在绑扎工作台上将钢筋绑扎焊接成钢筋骨架，把制孔管按坐标位置定位固定，如使用橡胶抽拔管要插入芯棒。

7．用龙门吊机将钢筋骨架吊装人模，绑扎隔板钢筋，埋设预埋件，在孔道两端及最低处设置压浆孔，在最高处设排气孔，安设锚垫板后，先安装端模，再安涂有脱模剂的钢侧模，统一紧固调整和必要的支撑后交验。

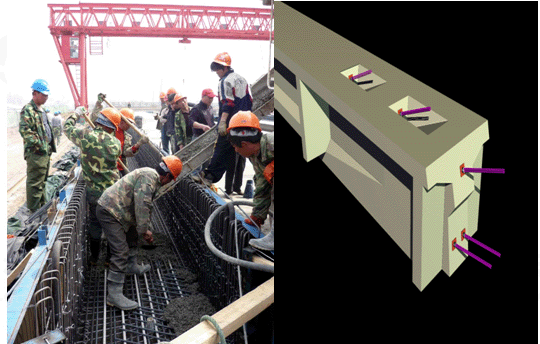

8．将质量合格的梁(板)用梁(板)拌合车运输，卸入吊斗，由龙门吊从梁的一端向另一端，水平分层，先下部捣实后再腹板、翼板，浇至接近另一端时改从另一端向相反方向顺序下料，在距梁端3～4m处浇筑合龙，一次整体浇筑成型。梁体梁(板)数量较大时，采用斜向分段，水平分层方法连续浇筑。

9，梁(板)的振捣以紧固安装在侧模上的附着式为主，插入式振捣器为辅，振捣时要掌握好振动的持续时间、间隔时间和钢筋密集区的振捣，力求使梁(板)达到最佳密实度而又不损伤制孔管道。

10．梁(板)成活后要将表面抹平、拉毛，收浆后适时覆盖，洒水湿养不少于7d，蒸汽养生恒温不宜超过800C，也可采用喷洒养生剂养生。

11．使用龙门吊拆除模板，拆下的模板要顺序摆放，清除灰浆，进行养护，以备再用。

12．构件脱模后，要标明型号，预制日期及使用方向。

13．将力学性能和表面质量符合设计要求的预应力钢丝或钢绞线按计算长度下料，梳理顺直，编匝成束，用人工或卷扬机或其他牵引设备穿人孔道。

15．张拉使用的张拉机及油泵、锚、夹具配套使用，配套定期校验，以准确标定张拉力与压力表读数间的关系曲线。

16．按设计要求在两端同时对称张拉，张拉时千斤顶的作用线必须与预应力轴线重合，二端各项张拉操作必须一致。

17．预应力张拉采用应力控制，同时以伸长值作为校核。实际伸长值与理论伸长值之差应满足±6％

19．预应力筋锚固要在张拉控制应力处于稳定状态时进行，其钢筋内缩量不得超过设计规定。

20．预应力筋张拉后，将孔道冲洗干净，吹除积水，尽早压注水泥浆，水泥浆的强度、稠度、水灰比、泌水率、膨胀剂掺量等必须符合设计或规范规定。

21．压浆使用压浆泵从梁最低点开始，在梁两端压浆孔各压浆一次，直至规定稠度的水泥浆充满整个孔道为止。

22．用龙门吊机将梁适用移运至存放场。

(二)后张法张拉时的施工要点

1．张拉时，构件混凝土强度应符合设计要求；设计无要求时，不应低于设计强度等级值的75％。当块体拼装构件的竖缝采用砂浆接缝时，砂浆强度不低于15MPa。

2．对预留孔道应用通孔器或压气、压水等方法进行检查。端部预埋铁板与锚具和垫板接触处的焊渣、毛刺、混凝土残渣等应清除干净。当采用先穿束的方法时用压气、压水较好。

3．钢筋穿束前，螺丝端杆的丝扣部分应用水泥袋纸等包缠2～3层，并用细铁丝扎牢；钢丝束、钢绞线束、钢筋束等穿束前，将一端找齐平，顺序编号。对于短束用人工从一端向另一端穿束；对于较长束，应套上穿束器，由引线及牵引设备从另一端拉出。

4．对于夹片式锚具，上好的夹片应齐平，在张拉前并用钢管捣实。

5．预应力筋的张拉顺序应符合设计要求，当设计未规定时，可采取分批、分段对称张拉。

6．应使用能张拉多根钢绞线或钢丝的千斤顶同时对每一钢束中的全部力筋施加应力，但对于扁平管道中不多于4根的钢绞线除外。

7．预应力筋张拉端的设置应符合设计要求，当设计无具体要求时，应符合：对于曲线预应力筋或长度大于等于25m的直线预应力筋，宜在两端张拉；对长度小于25m的直线预应力筋，可在一端张拉；曲线配筋的精轧螺纹钢筋应在两端张拉，直线配筋的精轧螺纹钢筋可在一端张拉；当同一截面中有多束一端张拉的预应力筋时，张拉端宜分别设置于构件的两端。应力筋采用两端张拉时，可先在一端张拉锚固后，再在另一端补足预应力值进行锚固。

9. 后张预应力筋断丝及滑丝不得超过表1B413034-3中规定的控制数。

见教材第146页。

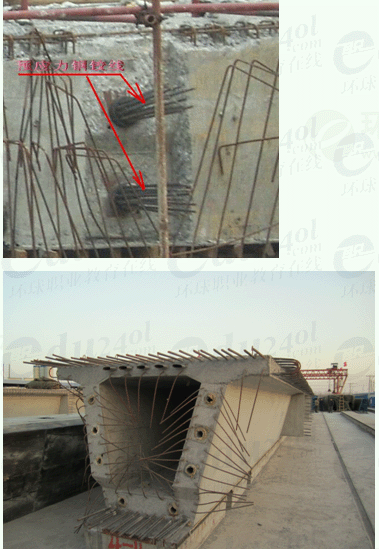

10．预应力筋在张拉控制应力达到稳定后方可锚固。预应力筋锚固后的外露长度不宜小于300mm，锚具应用封端混凝土保护。一般情况下，锚固完毕并经检验合格后即可切割端头多余的预应力筋，严禁用电弧焊切割，强调用砂轮机切割。一般防锈措施为砂浆封堵。

11．张拉完后即封堵。完成后，即对外露多余钢绞线、钢筋进行切割，封堵的方法是用素灰将锚头封住，然后用塑料布将其裹住进行养护，以防止裂缝而使锚头漏浆、漏气，影响压浆质量。

此外，张拉时，应注意夹片的回缩量，并做好记录予以减除。用自锚式锚头时，夹片的回缩量即钢绞线回缩量，一般为限位板限位槽深减去夹片外露量。夹片外露量由张拉完毕后量得。

12．压浆用水泥浆的强度应符合设计规定，设计无具体规定时，应不低于30MPa。对截面较大的孔道，水泥浆中可掺人适量的细砂。

13．压浆时，对曲线孔道和竖向孔道应从最低点的压浆孔压人，由最高点的排气孔排气和泌水。压浆顺序宜先压注下层孔道。

14．压浆应缓慢、均匀地进行，不得中断，并应将所有最高点的排气孔依次一一放开和关闭，使孔道内排气通畅。较集中和邻近的孔道，宜尽量先连续压浆完成，不能连续压浆时，后压浆的孔道应在压浆前用压力水冲洗通畅。

15．对掺加外加剂泌水率较小的水泥浆，通过试验证明能达到孔道内饱满时，可采用一次压浆的方法；不掺外加剂的水泥浆，可采用二次压浆法，两次压浆的间隔时间宜为30～45min。

16．压浆应使用活塞式压浆泵，不得使用压缩空气。压浆的最大压力宜为0.5～0.7Pa；当孔道较长或采用一次压浆时，最大压力宜为1.OMPa。梁体竖向预应力筋孔道的压浆最大压力可控制在0．3～0．4MPa。压浆应达到孔道另一端饱满和出浆，并应达到排气孔排出与规定稠度相同的水泥浆为止。为保证管道中充满灰浆，关闭出浆口后，应保持不小于0．5MPa的一个稳压期，该稳压期不宜少于2min。

17．压浆后应从检查孔抽查压浆的密实情况，如有不实，应及时处理和纠正。压浆时，每一工作班应留取不少于3组的70.7mm×70.7mm×70.7mm立方体试件，标准养护28d，检查其抗压强度，作为评定水泥浆质量的依据。

18．对需封锚的锚具，压浆后应先将其周围冲洗干净并对梁端混凝土凿毛，然后设置钢筋网浇筑封锚混凝土。封锚混凝土的强度应符合设计规定，一般不宜低于构件混凝土强度等级值的80％。必须严格控制封锚后的梁体长度。长期外露的锚具，应采取防锈措施。

19．对后张预制构件，在管道压浆前不得安装就位，在压浆强度达到设计要求后方可移运和吊装。孔道压浆应填写施工记录。
