2011年环球网校建造师公路工程冲刺班讲义(25)
掌握桥梁下部结构分类和受力特点 |
|
1B413013掌握桥梁下部结构分类和受力特点
一、桥梁下部结构分类
公路桥梁下部结构可分为重力式桥墩、重力式桥台、轻型桥墩、轻型桥台。

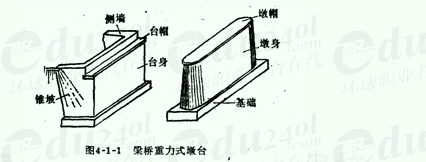

(一)重力式墩、台重力式桥墩与重力式桥台的主要特点是靠自身重量来平衡外力而保持其稳定,因此,墩、台身比较厚实,可以不用钢筋,而用天然石材或片石混凝土砌筑。它适用于地基良好的大、中型桥梁,或流冰、漂浮物较多的河流中。在砂石料方便的地区,小桥也往往采
用。主要缺点是圬工体积较大,因而其自重和阻水面积也较大。
拱桥重力式桥墩分为普通墩与制动墩,制动墩要能承受单向较大的水平推力,防止出现一侧的拱桥倾坍,因而尺寸较厚实;与梁桥重力式桥墩相比较,具有拱座等构造设施。
梁桥和拱桥上常用的重力式桥台为U型桥台,它适用于填土高度在8~lOm以下或跨度稍大的桥梁。缺点是桥台体积和自重较大,也增加了对地基的要求。此外,桥台的两个侧墙之间填土容易积水,结冰后冻胀,使侧墙产生裂缝,所以宜用渗水性较好的土夯填,并做好台后排水措施。
(二)轻型墩、台
1.梁桥轻型桥墩、台
(1)梁桥轻型桥墩
●钢筋混凝土薄壁桥墩:施工简便,外形美观,过水性良好,适用于低级土软弱的地区。需耗费用于立模的木料和一定数量的钢筋。
●柱式桥墩:外形美观,圬工体积少,而且重量较轻。

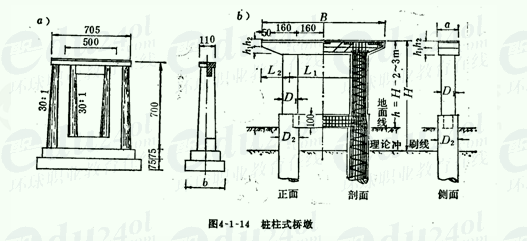

●钻孔桩柱式桥墩:适合于多种场合和各种地质条件。通过增大桩径、桩长或用多排桩加建承台等措施,也能适用于更复杂的软弱地质条件以及较大的跨径和较高的桥墩。

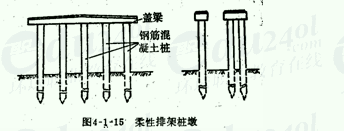

●柔性排架桩墩:优点是用料省、修建简便、施工速度快。主要缺点是用钢量大,使用高度和承载能力受到一定限制。因此它只适合于在低浅宽滩河流、通航要求低和流速不大的水网地区河流上修建小跨径桥梁时采用。
(2)、梁桥轻型桥台

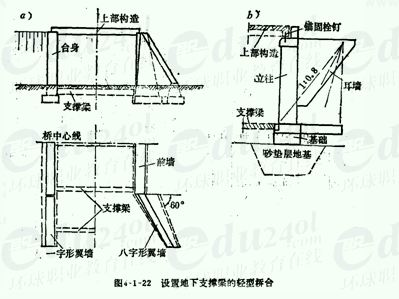

●设有支撑梁的轻型桥台:适用于单跨桥梁,桥孔跨径6~lOm,台高不超过6m。

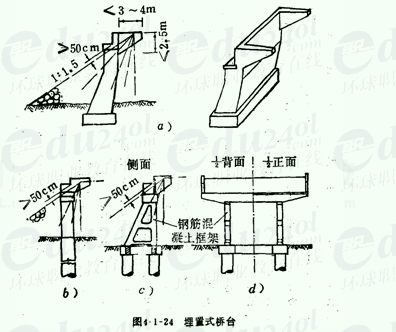

●埋置式桥台:桥台所受的土压力小,桥台的体积相应的减少。但是由于台前护坡是用片石做表面防护的一种永久性设施,存在有被洪水冲毁而使台身裸露的可能,故设计时必须慎重地进行强度和稳定的验算。分为后倾式、肋形埋置式、双柱式、框架式等类型。其中桩柱式桥台对于各种土壤地基都适宜。其适用范围是:桥孔跨径8~20m,填土高度3~5m。当填土高度大于5m时宜采用框架式埋置式桥台。
a——后倾式 b——肋形埋置式 c——双柱式 d——框架式

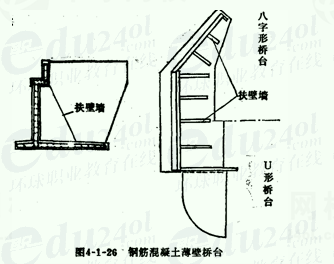

●钢筋混凝土薄壁桥台:适用于软弱地基的条件,但其构造和施工比较复杂,并且钢筋用量也较多。

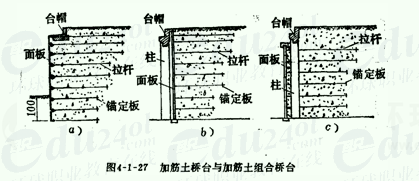

●加筋土桥台:在台后路基填土不被冲刷的中、小跨径桥梁,台高3~5m时,可采用加筋土桥台。
拱桥轻型桥墩、台 |
|
2.拱桥轻型桥墩、台
(1)拱桥轻型桥墩
●带三角杆件的单向推力墩:只在桥不太高的旱地上采用。
●悬臂式单向推力墩:适用于两铰双曲拱桥。
(2)拱桥轻型桥台
其工作原理是,当桥台受到拱的推力后,便发生绕基底形心轴而向路堤方向的转动,此时台后的土便产生抗力来平衡拱的推力,从而使桥台的尺寸较小。
●八字形桥台:适合于桥下需要通车或过水的情况;
●U字形桥台:适合于较小跨径的桥梁;

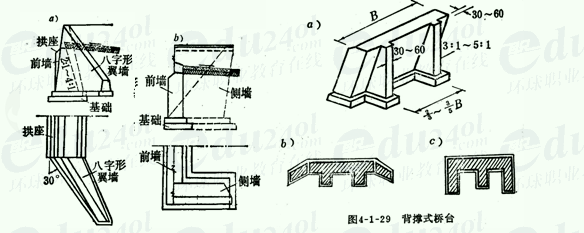

●背撑式桥台:适用于较大跨径的高桥和宽桥;
●靠背式框架桥台:适合于在非岩石地基上修建拱桥桥台。拱桥的其他形式桥台
●组合式桥台:适用于各种地质条件;,
●空腹式桥台:一般是在软土地基、河床无冲刷或冲刷轻微、水位变化小的河道上采用;
●齿槛式桥台:适用于软土地基和路堤较低的中小跨径拱桥。
