2011年环球网校建造师公路工程冲刺班讲义(24)
掌握桥梁基础分类和受力特点
桥梁基础按施工方法可分为扩大基础、桩基础、管柱、沉井、地下连续墙等,下面分别介绍各类基础的分类及受力特点。
一、扩大基础
扩大基础按其施工方法分为机械开挖基坑浇筑法、人工开挖基坑浇筑法、土石围堰开挖基坑浇筑法、板桩围堰开挖基坑浇筑法。
扩大基础按其材料性能特点可分为配筋与不配筋的条形基础和单独基础。无筋扩大基础常用的有混凝土基础、片石混凝土基础等
扩大基础主要承受压应力,一般用抗压性能好,抗弯拉、抗剪性能较差的材料(如混凝土、毛石、三合土等)建造,适用于地基承载力较好的各类土层。
二、桩基础
1.桩的分类
(1)按桩的使用功能分类
●竖向抗压桩:
●竖向抗拔桩:
●水平受荷桩:
●复合受荷桩:
(2)按桩承载性能分类
●摩擦桩:
●端承桩
●摩擦端承桩:
●端承摩擦桩:
(3)按桩身材料分类
可分为木桩,混凝土桩,钢桩,组合桩等。
(4)按桩径大小分类
●小桩:桩径d≤250mm。
●中等直径桩:250mm<d<800mm。
●大直径桩:桩径d≥800mm。因为桩径大且桩端还可以扩大,因此,单桩承载力较高。
(5)按施工方法分类
可分为沉桩、钻孔灌注桩、挖孔桩,其中沉桩又分为锤击沉桩法、振动沉桩法、射水沉桩法、静力压桩法。
●沉桩:锤击沉桩法一般适用于松散、中密砂土、黏性土,桩锤有坠锤、单动汽锤、双动汽锤、柴油机锤、液压锤等,可根据土质情况选用适用的桩锤;振动沉桩法一般适用于砂土,硬塑及软塑的黏性土和中密及较松的碎石土;射水沉桩法适用在密实砂土,碎石土的土层中,用锤击法或振动法沉桩有困难时,可用射水法配合进行;静力压桩法在标准贯人度N<20的软黏土中,可用特制的液压机或机力千斤顶或卷扬机等设备沉人各种类型的桩;钻孔埋置桩为钻孔后,将预制的钢筋混凝土圆形有底空心桩埋人,并在桩周压注水泥砂浆固结而成,适用于在黏性土、砂土、碎石土中埋置大量的大直径圆桩。
●钻孔灌注桩适用于黏性土、砂土、砾卵石、碎石、岩石等各类土层。
●挖孔灌注桩适用于无地下水或少量地下水,且较密实的土层或风化岩层,如空气污染物超标,必须采取通风措施。
2.桩基础的受力计算
(略),不考,不用看。
三、管柱
管柱基础主要适用于岩层、紧密黏土等各类紧密土质的基底,并能穿过溶洞、孤石支承在紧密的土层或新鲜岩层上,不适用于有严重地质缺陷的地区,如断层挤压破碎带或严重的松散区域。
管柱按材料分类有由钢筋混凝土管柱、预应力混凝土管柱及钢管柱三种。
沉井 |
|
四、沉井

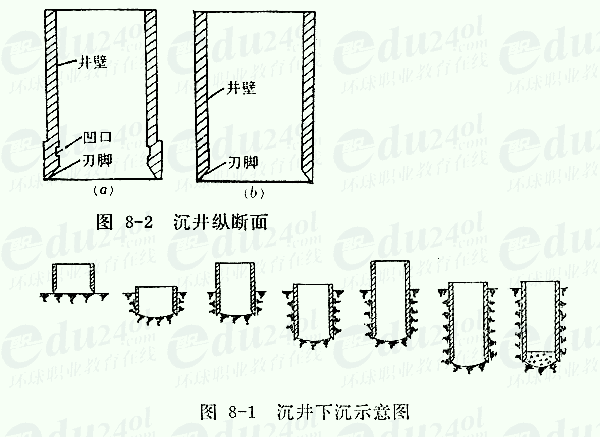

沉井基础是一种断面和刚度均比桩要大得多的井筒状结构,是依靠在井内挖士,借助井体自重及其他辅助措施而逐步下沉至预定设计标高,最终形成的一种结构深基础型式。
特点:沉井基础施工时占地面积小,坑壁不需设临时支撑和防水围堰或板桩围护,与大开挖相比较,挖土量少,对邻近建筑物的影响比较小,操作简便,无需特殊的专业设备。
沉井基础刚度大,有较大的横向抗力,抗振性能可靠,尤其适用于竖向和横向承载力大的深基础。
沉井基础按其制造情况可分为就地浇筑下沉沉井、浮式沉井;按其横截面形状分为圆形、矩形、椭圆形、圆端形、多边形及多孔井字形沉井等;按其竖向剖面形状可分为柱形、锥形、阶梯形沉井等;
五、地下连续墙

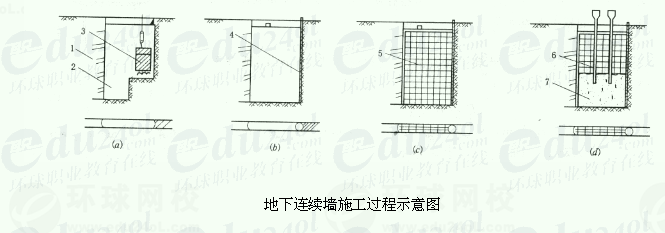

(a)成槽;(b)插入接头管;(c)放入钢筋笼;(d)浇注混凝土
1-已完成的单元槽段;2-泥浆;3-成槽机;4-接头管;5-钢筋笼;6-导管;7-浇筑的混凝土
地下连续墙分类如下:
按成墙方式可分为桩排式、壁板式、组合式;
按挖槽方式大致可分为抓斗式、冲击式、回转式。
