1B413000 桥梁工程
1B413010 桥梁的构造
1B413011 掌握桥梁的组成与类型

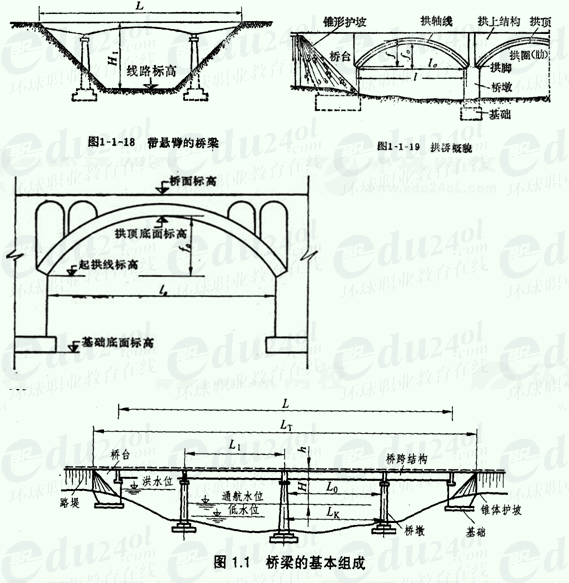

一、 桥梁组成
桥梁由五个“大部件”与五个“小部件”所组成。
1.五大部件包括:桥跨结构、支座系统、桥墩、桥台、墩台基础。
2.五小部件包括:桥面铺装(或称行车道铺装)、排水防水系统、栏杆(或防撞栏杆)、伸缩缝、灯光照明。
二、相关尺寸术语
1、净跨径.梁式桥是设计洪水位上相邻两个桥墩(或桥台)之间的净距,用L表示。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
2.总跨径是多孔桥梁中各孔净跨径的总和,也称桥梁孔径,它反映了桥下宣泄洪水的能力。
3.计算跨径对于具有支座的桥梁,是指桥跨结构相邻两个支座中心之间的距离,用l表示。拱圈(或拱肋)各截面形心点的连线称为拱轴线,计算跨径为拱轴线两端点之间的水平距离。
4.桥梁全长简称桥长,是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离,以∑L表示。对于无桥台的桥梁为桥面系行车道的全长。
5.桥梁高度简称桥高,是指桥面与低水位之间的高差,或为桥面与桥下线路路面之间的距离。桥高在某种程度上反映了桥梁施工的难易性。
6.桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离,以H表示,它应保证能安全排洪,并不得小于对该河流通航所规定的净空高度。
7.建筑高度是桥上行车路面(或轨顶)标高至桥跨结构最下缘之间的距离,它不仅与桥梁结构的体系和跨径的大小有关,而且还随行车部分在桥上布置的高度位置而异。公路(或铁路)定线中所确定的桥面(或轨顶)标高,对通航净空顶部标高之差,又称为容许建筑高度。桥梁的建筑高度不得大于其容许建筑高度,否则就不能保证桥下的通航要求。
8.净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离;计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离,以f表示。
9.矢跨比是拱桥中拱圈(或拱肋)的计算矢高f与计算跨l之比,也称拱矢度,它是反映拱桥受力特性的一个重要指标。
10.涵洞是用来宣泄路堤下水流的构造物。通常在建造涵洞处路堤不中断。为了区别于桥梁,单孔跨径不到5m的结构物,均称为涵洞。
桥梁的分类 |
三、桥梁的分类
(一)按桥梁的结构分类
按结构体系划分,有梁式桥、拱桥、刚架桥、悬索桥等四种基本体系。

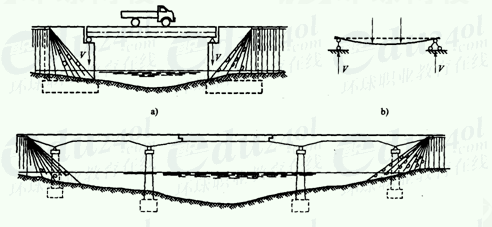

1.梁式体系
梁式体系是古老的结构体系。梁作为承重结构是以它的抗弯能力来承受荷载的。梁分简支梁、悬臂梁、固端梁和连续梁等。

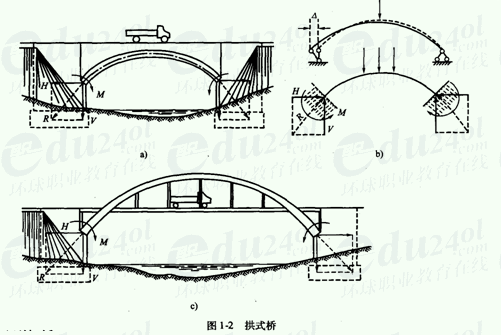

2.拱式体系
拱式体系的主要承重结构是拱肋(或拱箱),以承压为主,可采用抗压能力强的圬工材料(石、混凝土与钢筋混凝土)来修建。拱分单铰拱、双铰拱、三铰拱和无铰拱。拱是有推力的结构,对地基要求较高,一般常建于地基良好的地区。混凝土拱桥一般采用无铰拱体系。

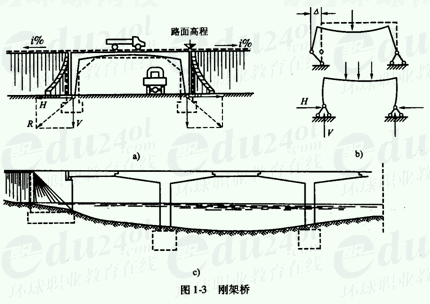

3.刚架桥
刚架桥是介于梁与拱之间的一种结构体系,整个体系是压弯结构,也是有推力的结构。刚架桥的桥下净空比拱桥大,在同样净空要求下可修建较小的跨径。一般用于跨径不大的城市桥或公路高架桥和立交桥。

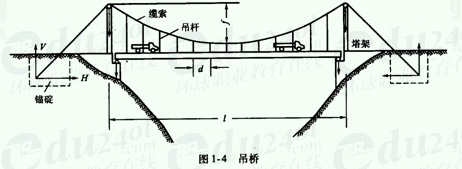

4.悬索桥
是指以悬索为主要承重结构的桥。其主要构造是:缆、塔、锚、吊索及桥面,一般还有加劲梁。悬索桥是大跨桥梁的主要形式,因其主要杆件受拉力,材料利用效率最高,其能比其他形式的桥梁更能经济合理地修建大跨度桥。
5.组合体系
(1)连续刚构
连续刚构都是由梁和刚架相结合的体系,它是预应力混凝土结构采用悬臂施工法而发展起来的一种新体系。
(2)梁、拱组合体系
这类体系中有系杆拱、桁架拱、多跨拱梁结构等。它们利用梁的受弯与拱的承压特点组成联合结构。
