2011年环球建造师网校公路工程最新讲义(12)
掌握加固工程的功能与类型划分 |
|
1B411032 掌握加固工程的功能与类型划分
一、路基加固工程的功能与类型
路基加固工程的主要功能是支撑天然边坡或人工边坡以保持土体稳定或加强路基强度和稳定性,以及防护边坡在水温变化条件免遭破坏。按路基加固的不同部位分为:坡面防护加固、边坡支挡、湿弱地基加固三种类型。
1.坡面防护加固:路基防护中均有加固作用。
2.边坡支挡:包括路基边坡支挡和堤岸支挡。
(1)路基边坡支挡:护肩墙、护坡、护面墙、护脚墙、挡土墙。
(2)堤岸支挡:驳岸、浸水墙、石笼、抛石、护坡、支垛护脚。
3.湿弱地基加固:辗压密实、排水固结、挤密、化学固结、换填土。
二、常用路基加固工程技术
(一)重力式挡土墙工程技术
重力式挡土墙依靠圬工墙体的自重抵抗墙后土体的侧向推力(土压力),以维持土体的稳定,是我国目前最常用的一种挡土墙形式.
特点:形式简单、施工方便。可就地取材、适应性强,应用广泛。
缺点:墙身截面大,圬工数量也大,在软弱地基上修建往往受到承载力的限制,墙高不宜过高。
重力式挡土墙墙背形式可分为俯斜、仰斜、垂直、凸形折线(凸折式)和衡重式五种。
(二)加筋土挡土墙工程技术
加筋土挡土墙是在土中加入拉筋,利用拉筋与土之间的摩擦作用,改善土体的变形条件和提高土体的工程特性,从而达到稳定土体的目的。加筋土挡土墙由填料、在填料中布置的拉筋以及墙面板三部分组成。一般应用于地形较为平坦且宽敞的填方路段上,在挖方路段或地形陡峭的山坡,由于不利于布置拉筋,一般不宜使用。
加筋土是柔性结构物,能够适应地基轻微的变形,填土引起的地基变形对加筋土挡土墙的稳定性影响比对其他结构物小,地基的处理也较简便;
(三)锚杆挡土墙工程技术
1、特点及使用条件
优点:结构重量轻,节约大量的圬工和节省工程投资;利于挡土墙的机械化、装配化施工,提高劳动生产率;少量开挖基坑,克服不良地基开挖的困难,并利于施工安全。
缺点:施工工艺要求较高,要有钻孔、灌浆等配套的专用机械设备,且要耗用一定的钢材。
锚杆挡土墙适用于缺乏石料的地区和挖基困难的地段,一般用于岩质路堑路段,但其他具有锚固条件的路堑墙也可使用,还可应用于陡坡路堤。壁板式锚杆挡土墙多用于岩石边坡防护。
2.锚杆挡土墙的类型

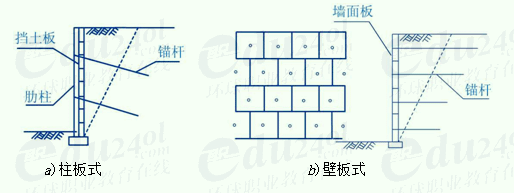

按墙面的结构形式可分为柱板式锚杆挡土墙和壁板式锚杆挡土墙。
(1)柱板式锚杆挡土墙是由挡土板、肋柱和锚杆组成,肋柱是挡土板的支座,锚杆是肋柱的支座,墙后的侧向土压力作用于挡土板上,并通过挡土板传给肋柱,再由肋柱传给锚杆,由锚杆与周围地层之间的锚固力,即锚杆抗拔力使之平衡,以维持墙身及墙后土体的稳定。
(2)壁板式锚杆挡土墙是由墙面板(壁面板)和锚杆组成,墙面板直接与锚杆连接,并以锚杆为支撑,土压力通过墙面板传给锚杆,后者则依靠锚杆与周围地层之间的锚固力(即抗拔力)抵抗土压力,以维持挡土墙的平衡与稳定。
公路工程施工综合排水 |
|
1B411040 公路工程施工综合排水
1B411041 熟悉路基地下水排水设置与施工要求
一、排水沟、暗沟
(一)设置
当地下水位较高,潜水层埋藏不深时,可采用排水沟或暗沟截流地下水及降低地下水位,沟底宜埋人不透水层内。沟壁最下一排渗水孔(或裂缝)的底部宜高出沟底不小于0.2m。
排水沟可兼排地表水,在寒冷地区不宜用于排除地下水。
(二)施工要求
排水沟或暗沟采用混凝土浇筑或浆砌片石砌筑时,应在沟壁与含水量地层接触面的高度处,设置一排或多排向沟中倾斜的渗水孔。沟壁外侧应填以粗粒透水材料或土工合成材料作反滤层。沿沟槽每隔10~15m或当沟槽通过软硬岩层分界处时应设置伸缩缝或沉降缝。
二、渗沟
(一)设置
为降低地下水位或拦截地下水,可在地面以下设置渗沟。

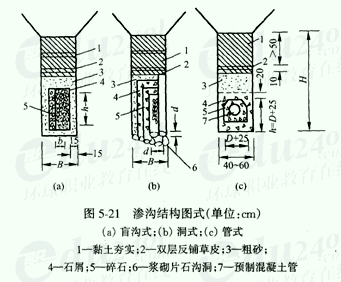

渗沟有填石渗沟、管式渗沟和洞式渗沟三种形式,三种渗沟均应设置排水层(或管、洞)、反滤层和封闭层。
(二)施工要求
1.填石渗沟的施工要求
填石渗沟通常为矩形或梯形,在渗沟的底部和中间用较大碎石或卵石(粒径3—5cm)填筑,在碎石或卵石的两侧和上部,按一定比例分层(层厚约15cm),填较细颗粒的粒料(中砂、粗砂、砾石),作成反滤层,逐层的粒径比例,大致按4:1递减。
2.管式渗沟的施工要求
管式渗沟适用于地下水引水较长、流量较大的地区。当管式渗沟长度100~300m时,其末端宜设横向泄水管分段排除地下水。
管式渗沟的泄水管可用陶瓷、混凝土、石棉、水泥或塑料等材料制成,管壁应设泄水孔,交错布置,间距不宜大于20cm。
3.洞式渗沟的施工要求
洞式渗沟适用于地下水流量较大的地段,洞壁宜采用浆砌片石砌筑,洞顶应用盖板覆盖,盖板之间应留有空隙,使地下水流人洞内,洞式渗沟的高度要求同管式渗沟。
三、渗井
(一)设置
当路基附近的地面水或浅层地下水无法排除,影响路基稳定时,可设置渗井,将地面水或地下水经渗井通过下透水层中的钻孔流人下层透水层中排除。
(二)施工要求
渗井直径50~60cm,井内填置材料按层次在下层透水范围内填碎石或卵石,上层不透水层范围内填砂或砾石,填充料应采用筛洗过的不同粒径的材料,应层次分明,不得粗细材料混杂填塞,井壁和填充料之间应设反滤层。
渗井离路堤坡脚不应小于10m。
四、检查井
(一)设置
为检查维修渗沟,每隔30—50m或在平面转折和坡度由陡变缓处宜设置检查井。
(二)施工要求
检查井一般采用圆形,内径不小于1.0m,在井壁处的渗沟底应高出井底0.3~0.4m,井底铺一层厚0.1~0.2m的混凝土。井基如遇不良土质,应采取换填、夯实等措施。兼起渗井作用的检查井的井壁,应在含水层范围设置渗水孔和反滤层。
