lB411030 公路路基防护与加固

1B411031 掌握防护工程类型和适用条件

一、路基防护工程类型

其类型可分为以下两种：

(一)边坡坡面防护包括

1．植物防护：种草、铺草皮、植树。

2，工程防护(矿料防护)：框格防护、封面、护面墙、干砌片石护坡、浆砌片石护坡、浆砌预制块护坡、锚杆钢丝网喷浆、喷射混凝土护坡。

(二)沿河河堤河岸冲刷防护

1．直接防护：植物、砌石、石笼、挡土墙等。

2．间接防护：丁坝、顺坝等导治构造物以及改河营造护林带。

二、各种防护工程适用条件

(一)植物防护

1．种草防护：适用于边坡稳定，坡面受雨水冲刷轻微，且易于草类生长的路堤与路堑边坡。选用根系发达、叶茎低矮、多年生长且适宜于当地土壤和气候条件的草种，植于40cm(无熟土时，表土厚度≥20cm)表土层。播种方法有撒播法、喷播法和行播法。当前推广使用的两种新方法是湿式喷播技术和客土喷播技术。

2．铺草皮：适用于需要迅速绿化的土质边坡。草皮护坡铺置形式有平铺式、叠铺式、方格式和卵(片)石方格式四种。

3．植灌木：与种草、铺草皮配合使用，使坡面形成良好的防护层，适用于土质边坡和膨胀土边坡，但对盐渍土经常浸水、经常干旱的边坡及粉质土边坡不宜采用。灌木宜植于1：1．5或更缓的边坡上，或在堤岸边的河滩上，用以降低流速，促使泥沙淤积。

(二)工程防护

1．框格防护适用于土质或风化岩石边坡，框格防护可采用混凝土、浆砌片(块)石、卵(砾)石等作骨架，框格内宜采用植物防护或其他辅助防护措施。

2．封面包括抹面、捶面、喷浆、喷射混凝土等防护形式。

(1)抹面防护适用于易风化的软质岩石挖方边坡，岩石表面比较完整，尚无剥落。

(2)捶面防护适用于易受雨水冲刷的土质边坡和易风化的岩石边坡。

(3)喷浆和喷射混凝土防护适用于边坡易风化、裂隙和节理发育、坡面不平整的岩石挖方边坡。

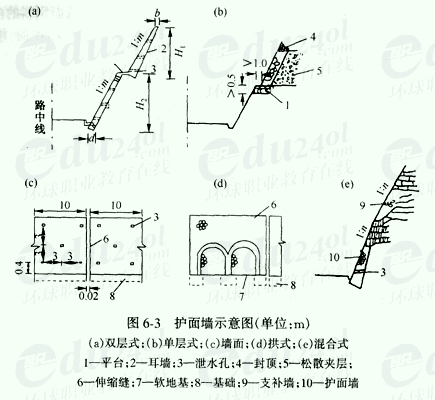

3．护面墙用于封闭各种软质岩层和较破碎的挖方边坡以及坡面易受侵蚀的土质边坡。用护面墙防护的挖方边坡不宜陡于1：0.5，并应符合极限稳定边坡的要求。护面墙分为实体、窗孔式、拱式等类型，应根据边坡地质条件合理选用。

4．石砌护坡

(1)干砌片石护坡适用于易受水流侵蚀的土质边坡、严重剥落的软质岩石边坡、周期性浸水及受水流冲刷较轻(流速小于2—4m／s)的河岸或水库岸坡的坡面防护。

(2)浆砌片(卵)石护坡适用于防护流速较大(3～6m／s)、波浪作用较强、有流水、漂浮物等撞击的边坡。对过分潮湿或冻害严重的土质边坡应先采取排水措施再行铺筑。

5．浆砌预制块防护适用于石料缺乏地区。预制块的混凝土强度不应低于C15，在严寒地区不应低于C20。

6．锚杆钢丝网喷浆或喷射混凝土护坡适用于直面为碎裂结构的硬岩或层状结构的不连续地层，以及坡面岩石与基岩分离并有可能下滑的挖方边坡。施工简便，效果较好。

(三)土工织物防护

1。挂网式坡面防护适用于风化碎落较严重的岩石边坡。沿边坡悬挂的土工网能截住落石，引导其进入边沟或其他可控制地区。落石直径较大，边坡倾角大于40⁰时不易使用。

2．土工织物复合植被防护坡面综合了土工织物和植被两类防护的优点，其典型形式是三维土网(垫)植草防护，主要适用于边坡坡度缓于1：1，边坡高度小于3m的土质边坡。

3．其他土工织物防护有草坪植生带、适用于破碎或易风化破碎的岩石路堑边坡的锚杆挂高强塑料网格喷浆(喷射混凝土)，以及土工织物作反滤层的护坡。

(四)路基冲刷防护工程技术

1，直接防护 可采用以下防护措施。

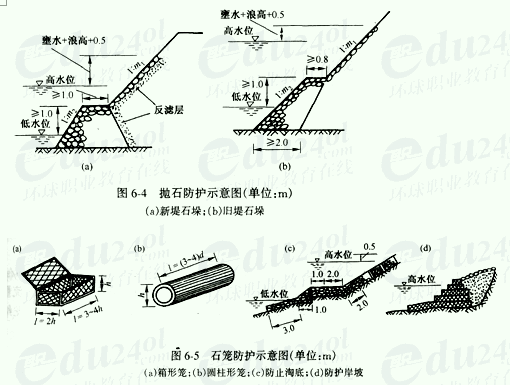

(1)抛石：用于经常浸水且水深较大的路基边坡或坡脚以及挡土墙、护坡的基础防护。抛石一般多用于抢修工程。

(2)石笼：沿河路堤坡脚或河岸，当受水流冲刷和风浪侵袭，且防护工程基础不易处理或沿河挡土墙、护坡基础局部冲刷深度过大时，可采用石笼防护。

（3）钢丝石笼：多用于抢修或临时工程，不得用于急流滚石河段，必要时对钢丝笼灌注小石子水泥混凝土。钢丝石笼一般可容许流速4～5m／s的水流冲刷。

（4）钢筋混凝土框架石笼：可用于急流滚石河段。

2．间接防护

(1)护坝：当沿河路基挡土墙、护坡的局部冲刷深度过大，深基础施工不便时，宜采用护坝防护基础。

(2)丁坝：适用于宽浅变迁河段用以挑流或减低流速，减轻水流对河岸或路基的冲刷。

(3)顺坝：适用于河床断面较窄、基础地质条件较差的河岸或沿河路基防护，调整流水曲线度和改善流态。

(4)改移河道：沿河路基受水流冲刷严重，或防护工程艰巨，以及路线在短距离内多次跨越弯曲河道时可改移河道。对主河槽改动频繁的变迁性河流或支流较多的河段不宜改河。
