2011年一级注册建造师公路工程讲义:桥梁上部结构缆索吊装施工方法
熟悉桥梁上部结构缆索吊装施工方法
一、概况
在峡谷或水深流急的河段上,或在通航的河流上需要满足船只的顺利通行,缆索吊装由于具有跨越能力大,水平和垂直运输机动灵活,适应性广,施工比较稳妥方便等优点,在拱桥施工中被广泛采用。
二、吊装方法和要点
(一)缆索吊装施工序

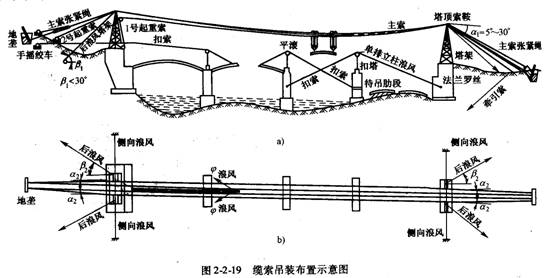

缆索吊装施工序为:在预制场预制拱肋(箱)和拱上结构,将预制拱肋和拱上结构通过平车等运输设备移运至缆索吊装位置,将分段预制的拱肋吊运至安装位置,利用扣索对分段拱肋进行临时固定,吊装合龙段拱肋,对各段拱肋进行轴线调整,主拱圈合龙,拱上结构安装。
大跨径拱桥吊装,由于每段拱肋较长,重量较大,为使拱肋吊装安全,应尽量采用正吊、正落位、正扣,因此索塔的宽度应与桥宽相适应。拱肋分段安装时,每段拱肋由扣索临时固定在扣架上,此时每段拱肋必须设置风缆。起重索与扣索承重交接时速度不能太快,每次升降应控制在一定范围内,交接过程中对风缆随时进行调整。当拱肋跨度大于80m或横向稳定安全系数小于4时,应采用双基肋合龙松索成拱的方式。即当第一根拱肋合龙并校正拱轴线,楔紧拱肋接头缝后,稍松扣索和起重索,压紧接头缝,但不卸掉扣索,待第二根拱肋合龙,两根拱肋横向联结固定好并拉好风缆后,再同时松卸两根拱肋的扣索和起重索。
(--)施工中的注意要点
1.缆索设备的检查项目及检查方法
(1)地锚试拉一般情况下每一类地锚取一个进行试拉。缆风索的土质地锚要求位移非常小,应全部做试拉
(2)索扣
试拉扣索是悬挂拱肋的主要设备,因此必须通过试拉来确保其可靠性。
(3)主索系统
试吊主索系统试吊分跑车空载反复运转、静载试吊和吊重运行三步每一步骤试吊完成后,确定无异常现象才能进行下一个步骤。试吊重物可以为构件、钢筋混凝土预制件等,试吊载重运行可分几次完成。
在每一步试吊中,应连续不问断地观测塔架位移、主索垂度、主索受力的均匀程度;动力装置工作状态、牵引索、起重索在各转向轮上运转情况;主索地锚稳固情况及检查通讯、指挥系统的通畅性能和各作业之间的协调情况。
试吊后须综合各种观测数据和现场检查结果,对设备的技术状况进行分析、鉴定,提出切实可行的改进措施,对能否调装做结论。
2.设置风缆时应注意的要点
横向缆风索,在边段拱肋安装时,可用来调整和控制拱肋中线;在拱肋合龙时可以使接头对中就位;在拱肋成拱后,可以减少拱肋自由长度,增大拱肋的横向稳定;在外力作用下对拱肋的位移产生约束。因此缆风绳的作用可见一斑,设置时需注意以下问题:
(1)缆风索可以布置在岸上、水中或桥墩上。
(2)缆风索应成对称布置,且上、下游缆风索的长度相差不宜过大。缆风索与拱肋轴线夹角宜大于450;与地平面夹角宜为30~距离宜小于100m.
(3)用以缆风绳的地锚应牢固可靠,为防止地锚受力后的位移,应采取预先试拉。对固定在桥墩台上的缆风索须进行计算,不能对墩台造成不利因素。
