2011年一级注册建造师公路工程讲义:用移动支架逐孔现浇施工

三、用移动支架逐孔现浇施工（移动模架法）

　　当桥墩较高，桥跨较长或桥下净空受到约束时，可以采用非落地支承的移动模架逐孔现浇施工，称为移动模架法。移动模架法适用在多跨长桥，桥梁跨径可达50m，使用一套设备可多次移动周转使用。

　　（一）施工过程的主要工序

　　主要工序有：侧模安装就位、安装底模、支座安装、预拱度设置与模板调整、绑扎底板及腹板钢筋、预应力系统安装、内模就位、顶板钢筋绑扎、箱梁混凝土浇筑、内模脱模、施加预应力和管道压浆及落模拆底模及滑模纵移。

　　（二）模板安装的注意要点

　　1．模板与钢筋安装工作应配合进行，妨碍绑扎钢筋的模板应待钢筋安装完毕后安设。模板不应与脚手架连接（模板与脚手架整体设计时除外），避免引起模板变形。

　　2．安装侧模板时，应防止模板移位和凸出。浇筑在混凝土中的拉杆，应按拉杆拔出或不拔出的要求，采取相应的措施。对小型结构物，可使用金属线代替拉杆，最好设置拔出拉杆为宜。对大型结构物应采用圆钢筋做拉杆，并采用花蓝螺丝上紧。

　　3．模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，签认后方可浇筑混凝土。

　　4．当结构自重和汽车荷载（不计冲击力）产生的向下挠度超过跨径的1/600时，钢筋混凝土梁、板的底模板应设预拱度，预拱度值应等于结构自重和l／2汽车荷载（不计冲击力）所产生的挠度。纵向预拱度可做成抛物线或圆曲线。

　　5．后张法预应力梁、板，应注意预应力、自重力和汽车荷载等综合作用下所产生的上拱或下挠，应设置适当的反拱或预拱。

　　四、整孔吊装或分段吊装逐孔施工一级建造师考试

　　（一）整孔吊装或分段吊装逐孔施工的吊装的机具

　　吊装的机具有桁式吊、浮吊、龙门起重机，汽车吊等多种，可根据起吊物重力、桥梁所在的位置以及现有设备和掌握机具的熟练程度等因素决定。

　　（二）整孔吊装和分段吊装施工的注意问题

　　1．采用分段组装逐孔施工的接头位置可以设在桥墩处也可设在梁的1／5附近，前者多为由简支梁逐孔施工连接成连续梁桥；后者多为悬臂梁转换为连续梁。在接头位置处可设有0.5～0.6m现浇混凝土接缝，当混凝土达到足够强度后张拉预应力筋，完成连续。

　　2．桥的横向是否分隔，主要根据起重能力和截面型式确定。当桥梁较宽，起重能力有限的情况下，可以采用T梁或工字梁截面，分片架设之后再进行横向整体化。为了加强桥梁的横向刚度，常采用梁间翼缘板有0.5m宽的现浇接头。采用大型浮吊横向整体吊装将会简化施工和加快安装速度。

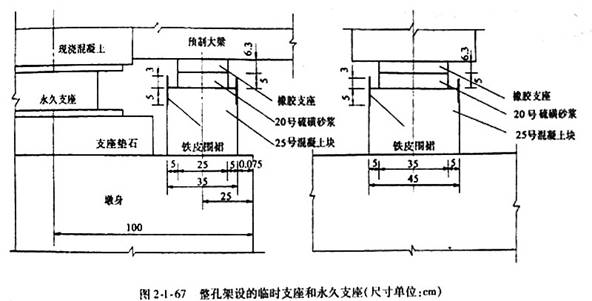

　　3．对于先简支后连续的施工方法，通常在简支梁架设时使用临时支座，待连接和张拉后期钢索完成连续时拆除临时支座，放置永久支座。为使临时支座便于卸落，可在橡胶支座与混凝土垫块之间设置一层硫磺砂浆。

　　4．在梁的反弯点附近设置接头，在有可能的情况下，可在临时支架上进行接头。
