2011年一级注册建造师公路工程讲义:施工工序
四、施工工序(下面以现浇箱梁为例叙述)
1.地基处理:地基处理应根据箱梁的断面尺寸及支架的型式对地基的要求而决定。地基处理形式有:地基换填压实;混凝土条形基础;桩基础加混凝土横梁等。地基处理时要做好地基的排水,防止雨水或混凝土浇筑和养生过程中滴水对地基的影响。
2.支架:支架的布置根据梁截面大小并通过计算确定以确保强度、刚度、稳定性满足要求,计算时除考虑梁体混凝土重量外,还需考虑模板及支架重量,施工荷载(人、料、机等),作用模板、支架上的风力,及其他可能产生的荷载(如雪荷载,保证设施荷载)等。
3.支架应根据技术规范的要求进行预压,以收集支架、地基的变形数据,作为设置预拱度的依据,预拱度设置时要考虑张拉上拱的影响。预拱度一般按二次抛物线设置。

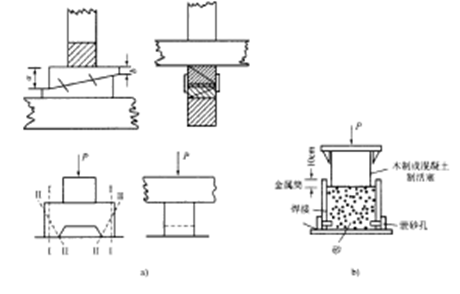

4.支架的卸落设备可根据支架形式选择使用木楔、砂筒、千斤顶、U型项托等,卸落设备尤其要注意有足够的强度。
5.模板:模板由底模、侧模及内模三个部分组成,一般预先分别制作成组件,在使用时再进行拼装,模板以钢模板为主,在齿板、堵头或棱角处采用木模板。模板的楞木采用方钢、槽钢或方木组成,布置间距以75cm左右为宜,具体的布置需根据箱梁截面尺寸确立,并通过计算对模板的强度、刚度进行验算。模板的支撑应该牢固,对于翼板或顶板采用框架式木支撑。混凝土的脱挂剂应采用清洁的机油、肥皂水或其他质量可靠的脱模剂,不得使用废机油。在箱梁的顶板和横隔板上要根据施工需要设置人孔,以便将内模拆出。由于箱梁底,侧模板安装后,有钢筋、预应力筋,内模等多道工序,作业时间相对较长,往往等到浇筑混凝土时,模板内有许多杂物,应采用空压机进行清理,并可在底模板的适应位置设备一块活动板,以便进行清理。
6.普通钢筋、预应力筋、混凝土浇筑
(1)在安装并调好底模及侧模后,开始底、腹板普遍钢筋绑扎及预应力管道的预设,混凝土一次浇筑时,在底、腹板钢筋及预应力管道完成后,安装内模,再绑扎顶板钢筋及预应力管道。混凝土二次浇筑时,底、腹板钢筋及预应力管道完成后,浇筑第一次混凝土,混凝土终凝后,再支内模顶板,绑扎顶板钢筋及预应力管道,进行混凝土的第二次浇筑。
(3)预应力管道采用镀锌钢带制作,预应力管道的位置按设计要求准确布设,并采用每隔50cm一道的定位筋进行固定,接头要平顺,外用胶布缠牢,在管道的高点设置排气孔。
(4)锚垫板安装前,要检查锚垫板的几何尺寸是否符合设计要求,锚垫板要牢固的安装在模板上。要使垫板与孔道严格对中,并与孔道端部垂直,不得错位。
(5).预应力筋的下料长度要通过计算确定,计算应考虑孔道曲线长,锚夹具长度,千斤顶长度及外露工作长度等因素,预应力筋的切割宜用砂轮锯切割,预应力筋编束时,应梳理顺直,绑扎牢固,防止相互缠绞,束成后,要统一编号、挂牌,按类堆放整齐,以备使用。
(6)预应力筋穿束前要对孔道进行清理。钢束较短时,可采用人工从一端送人即可。如钢束较长时,可采用金属网套法,先用孔道内预留铅丝将牵引网套的钢丝绳牵人孔道,再用人工或慢卷扬机牵引钢束缓慢引进。
