2011年一级注册建造师工程管理与实务公路工程强化班讲义(11)

公路工程施工综合排水

1B411041  熟悉路基地下水排水设置与施工要求

一、排水沟、暗沟

(一)设置

当地下水位较高，潜水层埋藏不深时，可采用排水沟或暗沟截流地下水及降低地下水位，沟底宜埋人不透水层内。沟壁最下一排渗水孔(或裂缝)的底部宜高出沟底不小于0.2m。

排水沟可兼排地表水，在寒冷地区不宜用于排除地下水。

(二)施工要求

排水沟或暗沟采用混凝土浇筑或浆砌片石砌筑时，应在沟壁与含水量地层接触面的高度处，设置一排或多排向沟中倾斜的渗水孔。沟壁外侧应填以粗粒透水材料或土工合成材料作反滤层。沿沟槽每隔10～15m或当沟槽通过软硬岩层分界处时应设置伸缩缝或沉降缝。

二、渗沟

(一)设置

为降低地下水位或拦截地下水，可在地面以下设置渗沟。

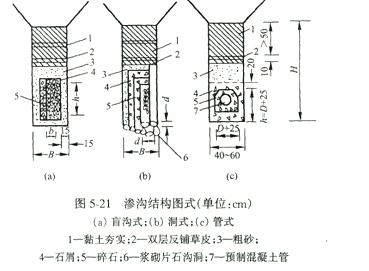

渗沟有填石渗沟、管式渗沟和洞式渗沟三种形式，三种渗沟均应设置排水层(或管、洞)、反滤层和封闭层。

(二)施工要求

1．填石渗沟的施工要求

填石渗沟通常为矩形或梯形，在渗沟的底部和中间用较大碎石或卵石(粒径3—5cm)填筑，在碎石或卵石的两侧和上部，按一定比例分层(层厚约15cm)，填较细颗粒的粒料(中砂、粗砂、砾石)，作成反滤层，逐层的粒径比例，大致按4：1递减。

2．管式渗沟的施工要求

管式渗沟适用于地下水引水较长、流量较大的地区。当管式渗沟长度100～300m时，其末端宜设横向泄水管分段排除地下水。

管式渗沟的泄水管可用陶瓷、混凝土、石棉、水泥或塑料等材料制成，管壁应设泄水孔，交错布置，间距不宜大于20cm。

3．洞式渗沟的施工要求

洞式渗沟适用于地下水流量较大的地段，洞壁宜采用浆砌片石砌筑，洞顶应用盖板覆盖，盖板之间应留有空隙，使地下水流人洞内，洞式渗沟的高度要求同管式渗沟。

三、渗井

(一)设置

当路基附近的地面水或浅层地下水无法排除，影响路基稳定时，可设置渗井，将地面水或地下水经渗井通过下透水层中的钻孔流人下层透水层中排除。

(二)施工要求

渗井直径50～60cm，井内填置材料按层次在下层透水范围内填碎石或卵石，上层不透水层范围内填砂或砾石，填充料应采用筛洗过的不同粒径的材料，应层次分明，不得粗细材料混杂填塞，井壁和填充料之间应设反滤层。

渗井离路堤坡脚不应小于10m。

四、检查井

(一)设置

为检查维修渗沟，每隔30—50m或在平面转折和坡度由陡变缓处宜设置检查井。

(二)施工要求

检查井一般采用圆形，内径不小于1.0m，在井壁处的渗沟底应高出井底0.3～0．4m，井底铺一层厚0.1～0.2m的混凝土。井基如遇不良土质，应采取换填、夯实等措施。兼起渗井作用的检查井的井壁，应在含水层范围设置渗水孔和反滤层。
