1.单代号网络图必须正确表达已定的逻辑关系。
2.单代号网络图中,严禁出现循环回路。
3.单代号网络图中,严禁出现双向箭头或无箭头的连线。
4.单代号网络图中,严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
5.绘制网络图时,箭线不宜交叉,当交叉不可避免时,可采用过桥法或指向法绘制。
6.单代号网络图中只应有一个起点节点和一个终点节点。当网络图中有多项起点节点或多项终点节点时,应在网络图的两端分别设置一项虚工作,作为该网络图的起点节点(St)和终点节点(Fin)。
单代号网络图的绘图规则大部分与双代号网络图的绘图规则相同,故不再进行解释。
(四)单代号网络计划时间参数的计算

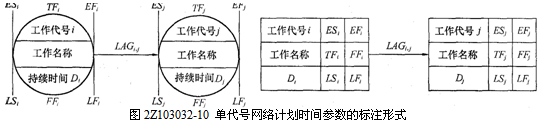

单代号网络计划时间参数的计算应在确定各项工作的持续时间之后进行。时间参数的计算顺序和计算方法基本上与双代号网络计划时间参数的计算相同。单代号网络计划时间参数的标注形式如图所示
