2、(0分)

背景材料：
某安装公司通过招标承接到某装置外系统工程（不包括设备、电仪等工程）的施工合同，合同工期200天，开工前安装公司向承包商提交了施工方案和施工网络计划。
施工方案：按专业施工顺序组织施工。
劳动组织：专业施工队。
物资供应：材料供货满足施工要求，脚手架随用随调。
（1）当工程进行了1个月时，将实际进度与网络计划进行比较发现，钢管架预制拖后5天。
（2）当工程进行了5个月时，又将实际进度与网络计划进行比较发现，工艺管线安装拖后20天。

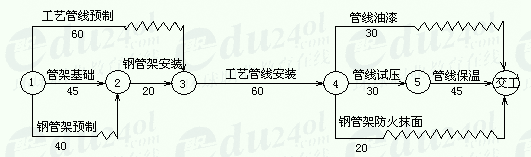

双代号网络图如下：

问题：
（1）实际进度与计划进度如何进行比较？
（2）网络计划经过一段时间实施后，如原计划不能满足工期要求，需要用什么方法进行调整？
（3）第一次检查后如何调整，请画出调整后的双代号网络图？
（4）第二次检查后如何调整，请画出调整后的双代号网络图？

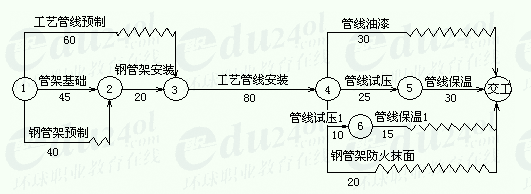

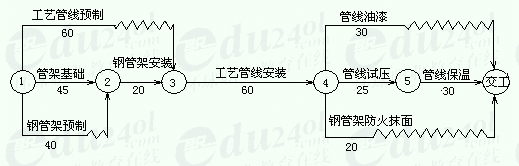

解析：（1）实际进度与计划进度如何进行比较？ 实际进度与计划进度比较步骤： 1）用开工前提交的施工网络计划作基础建立目标计划； 2）定期在现行计划中录入实际进度并与目标计划进行比较； 3）调整现行计划中出现的偏差，保证合同工期。 （2）网络计划经过一段时间实施后，如原计划不能满足工期要求，需要用什么方法进行调整？ 可采用如下两种方法进行调整。 1）缩短关键线路上的工序作业时间（通过增加作业人员，延长工作时间，采用新工艺等）达到缩短工期的目的。 2）增加作业、调整工序作业之间逻辑关系，达到缩短工期的目的。 （3）第一次检查后如何调整，请画出调整后的双代号网络图？ 由于在本案例中，预制钢管架工序有5天的自由时差，即使拖后5天也不会影响整个工程进度，所以不需要再调整。 调整后的双代号网络图如原网络计划图。 （4）第二次检查后如何调整，请画出调整后的双代号网络图？ 可以采用的方法是缩短关键线路上的工序作业时间，如将工艺管线安装、工艺管线试压、管线保温的工序工期缩短，将管线试压工期由30天变为25天，再将保温工期由45天变为30天，总工期200天不变。调整后的双代号网络计划图如下。 也可以采用的方法是增加作业、调整工序作业时间。调整步骤如下： 1）将管线试压拆成2道工序，增加管线试压1，连接管线安装与管线试压1，管线试压1与管线试压之间的2条逻辑关系线。重新分配管线作业时间：管线试压1（10天），管线试压（20天）； 2）将管线保温拆成2道工序，增加管线保温1，连接管线试压1与管线保温1，管线保温1与管线保温之间的2条逻辑关系线。重新分配管线作业时间：管线保温1（15天），管线保温（20天）； 3）总工期200天不变。调整后的双代号网络计划图如下。 （1）实际进度与计划进度如何进行比较？ 实际进度与计划进度比较步骤： 1）用开工前提交的施工网络计划作基础建立目标计划； 2）定期在现行计划中录入实际进度并与目标计划进行比较； 3）调整现行计划中出现的偏差，保证合同工期。 （2）网络计划经过一段时间实施后，如原计划不能满足工期要求，需要用什么方法进行调整？ 可采用如下两种方法进行调整。 1）缩短关键线路上的工序作业时间（通过增加作业人员，延长工作时间，采用新工艺等）达到缩短工期的目的。 2）增加作业、调整工序作业之间逻辑关系，达到缩短工期的目的。 （3）第一次检查后如何调整，请画出调整后的双代号网络图？ 由于在本案例中，预制钢管架工序有5天的自由时差，即使拖后5天也不会影响整个工程进度，所以不需要再调整。 调整后的双代号网络图如原网络计划图。 （4）第二次检查后如何调整，请画出调整后的双代号网络图？ 可以采用的方法是缩短关键线路上的工序作业时间，如将工艺管线安装、工艺管线试压、管线保温的工序工期缩短，将管线试压工期由30天变为25天，再将保温工期由45天变为30天，总工期200天不变。调整后的双代号网络计划图如下。 也可以采用的方法是增加作业、调整工序作业时间。调整步骤如下： 1）将管线试压拆成2道工序，增加管线试压1，连接管线安装与管线试压1，管线试压1与管线试压之间的2条逻辑关系线。重新分配管线作业时间：管线试压1（10天），管线试压（20天）； 2）将管线保温拆成2道工序，增加管线保温1，连接管线试压1与管线保温1，管线保温1与管线保温之间的2条逻辑关系线。重新分配管线作业时间：管线保温1（15天），管线保温（20天）； 3）总工期200天不变。调整后的双代号网络计划图如下。
