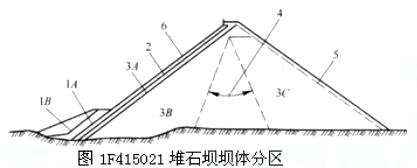

防渗面板

面板可以是刚性钢筋混凝土的，也可以是柔性沥青混凝土的。

垫层区

为面板提供平整、密实的基础，将面板承受的水压力均匀传递给主堆石体，并起辅助渗流控制作用。

过渡区

保护垫层区在高水头作用下不产生破坏。级配应连续，最大粒径不宜超过300mm。

主堆石区

1．位于坝体上游区内，是承受水荷载的主要支撑体，其石质好坏、密度、沉降量大小，直接影响面板的安危。

2．石料要求石质坚硬，级配良好，最大粒径不应超过压实层厚度，压实后能自由排水。

下游堆石区

1．位于坝体下游区，主要作用是保护主堆石体及下游边坡的稳定。2．在下游水位以下部分，应用坚硬、抗风化能力强的石料填筑，压实后应能自由排水；下游水位以上的部分，对坝料的要求可以降低。

填筑工艺

1. 坝体堆石料铺筑宜采用进占法，

2.垫层料的摊铺多用后退法，以减轻物料的分离。

3.坝体堆石料碾压应采用振动平碾，其工作质量不小于10t。高坝宜采用重型振动碾，振动碾行进速度宜小于3km／h。各碾压段之间的搭接不应小于1.0m。

4．压实过程中，有时表层块石有失稳现象。为改善垫层料碾压质量，采用斜坡碾压与砂浆固坡相结合的施工方法。（2015年考点）

压实参数

压实参数：碾重、行车速率、铺料厚度、加水量、碾压遍数。　　　　

施工质量控制

（1）采用碾压参数和干密度（孔隙率）等参数控制，以控制碾压参数为主。

（2）铺料厚度应每层测量，其误差不宜超过层厚的l0%。

（3）压实检查方法：垫层料、过渡料和堆石料压实干密度检测方法，宜采用挖坑灌水（砂）法，或辅以其他成熟的方法。垫层料也可用核子密度仪法。（2009年考点）

（4)干密度平均值不小于设计值，标准差不宜大于50g/m3 。当样本数小于20组时，应按合格率不小于90%，不合格点的干密度不低于设计干密度的95%控制。（案例）

面板的要求

是面板堆石坝的主要防渗结构，厚度薄、面积大，在满足抗渗性和耐久性条件下，要求具有一定柔性，以适应堆石体的变形。（2014考点）

混凝土面板的分★

面板纵缝的间距决定了面板的宽度，由于面板通常采用滑模连续浇筑，中部受压区垂直逢的间距可为12~18m，两侧受拉区的间距为6~9m。

垂直缝砂浆条铺设

垂直缝砂浆条一般宽50cm，是控制面板体型的关键。

面板混凝土浇筑

1) 采用滑模浇筑。滑模由坝顶卷扬机牵引，在滑升过程中，对出模的混凝土表面要及时进行抹光处理，及时进行保护和养护。

2) 施工中应控制入槽混凝土的坍落度在3～6cm，振捣器应在滑模前50cm处进行振捣。

面板养护

包括保温、保湿两项内容。直到蓄水为止，或至少90d。（15年考点）

接缝止水施工

面板坝接缝包括趾板缝、周边缝、垂直缝（张性和压性缝）、防浪墙体缝、防浪墙底缝以及施工缝（水平缝）等，接缝止水材料包括金属止水片、塑料止水带、缝面嵌缝材料及保护膜等。
