1F418000 水闸、泵站与水电站
1F418010 水闸施工技术
1F418011 掌握水闸的分类及组成
一、常用水闸的分类
水闸是一种利用闸门挡水和泄水的低水头水工建筑物,多建于河道、渠系及水库、湖泊岸边。
1.按水闸承担的任务分类(图1F418011-1)如下:
图1F418011-1水闸类型及位置示意图
2.按闸室结构形式可分为开敞式、胸墙式及涵洞式等,如图1F418011-2所示。

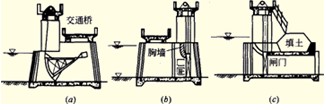

图1F418011-2 闸室结构形式
(a)开敞式;(b)胸墙式;(c)涵洞式
(1)开敞式:过闸水流表面不受阻挡,泄流能力大。
(2)胸墙式:闸门上方设有胸墙,可以减少挡水时闸门上的力,增加挡水变幅。2012年一级建造师考试时间
(3)涵洞式:闸门前为有压或无压洞身,洞顶有填土覆盖。多用于小型水闸。
3.按过闸流量大小可分为大、中和小型三种形式。过闸流量在1000m3/s以上的为大型水闸;l00~l000m3/s的为中型水闸;小于100m3/s的为小型水闸。
二、水闸的组成
水闸主要包括上游连接段、闸室和下游连接段三部分。如图1F418011-3所示。

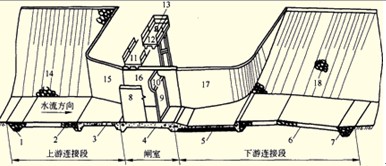

图1F418011-3水闸的组成部分
1-上游防冲槽;2-上游护底;3-铺盖;4-底板;5-护坦(消力池);6-海漫;7-下游防冲槽;8-闸墩;9-闸门;10-胸墙;11-交通桥;12-工作桥;13-启闭机;14-上游护坡;15-上游翼墙;l6-边墩;17-下游翼墙;18-下游护坡
(一)上游连接段
上游连接段用以引导水流平顺地进入闸室,保护两岸及河床免遭冲刷,并与闸室等共同构成防渗地下轮廓,确保在渗流作用下两岸和闸基的抗渗稳定性。一般包括上游翼墙、铺盖、上游防冲槽和两岸的护坡等。
(二)闸室
(三)下游连接段
