1F412000 水利水电工程施工导流
1F412010 施工导流
1F412011 掌握导流标准
在河流上修建水工建筑物,施工期间往往与通航、筏运、渔业、灌溉或水电站运行等水资源综合利用的要求发生矛盾。
在河流上修建水利水电工程时,为了使水工建筑物能在干地上进行施工,需要用围堰围护基坑,并将河水引向预定的泄水通道往下游宣泄,这就是施工导流。
一、导流标准-选定导流设计流量的标准。导流设计流量是选择导流方案、确定导流建筑物的主要依据。
导流标准确定:依据:1)导流建筑物级别,2)导流建筑物类型,3)风险度分析
二、导流时段-按照导流的各个施工的阶段划分的延续时间。
三、导流设计流量
依据导流标准、导流时段来确定
1.土坝、堆石坝、支墩坝等在洪水来临前不能完建时,围堰的导流时段一般以全年为标准,导流设计流量按导流标准选择相应洪水重现期的最大流量。
2.若洪水来临前坝身能起拦洪作用,则围堰的导流时段为洪水来临前的施工时段(枯水期挡水),导流设计流量为该时段内按导流标准选择相应洪水重现期的最大流量。
1F412012 掌握施工导流方式
一、施工导流的基本方法(分段围堰法、全段围堰法)
1.分段围堰法导流(分期导流)
1)定义-分段围堰法导流亦称分期导流,就是用围堰将水工建筑物所在的河段分段分期围护起来的施工方法。河水通过束窄河床、坝体缺口、坝体底孔等下泄。
两段两期采用较多。
2)挡水建筑物-上下游围堰、纵向围堰
3)泄水建筑物 束窄原河床,混凝土坝的坝体预留缺口、坝体底孔,明槽,平原河道低水头河床径流电站的厂房等。2011年一级建造师考试成绩查询
4)适用 流量较大的平原河道或河谷较宽的山区河流上修建混凝土坝枢纽时较为常用。

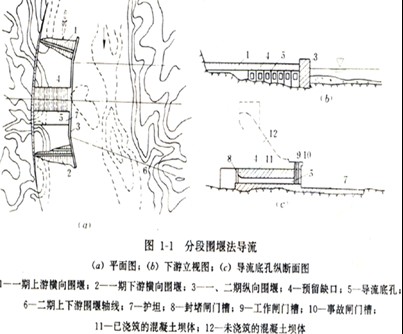

5)工程实例(图示)
分段围堰法
2.全段围堰法
1)定义-在河床主体工程的上下游各建一道拦河围堰,令河水经河床以外的临时泄水道或永久泄水建筑物下泄。主体工程完成或接近完成时,将临时泄水道封堵。(图示)
2)挡水建筑物 -上下游围堰
3)与泄水建筑物对应的导流方法
A.隧洞导流
B.明渠导流
C.涵管导流
适用于导流流量较小的河流或只担负枯水期的导流,一般在修筑土坝、堆石坝等工程中采用。
隧洞导流
隧洞导流是在河岸中开挖隧洞,在基坑的上下游修筑围堰,河水由隧洞下泄。
1.布置
1)隧洞进出口应同上下游水流相连,与主河道的交角以 30o 为宜;
2)隧洞进出口应与上下游围堰相隔适当距离,一般大于50 米;
3)导流隧洞应尽可能与永久建筑物相结合。
2.适用
河谷狭窄的山区河流。
3.工程实例

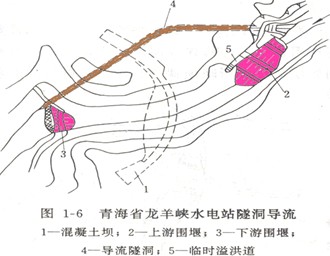

龙羊峡水电站导流

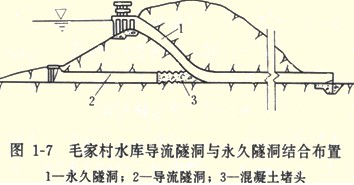

毛家村水库导流
明渠导流
明渠导流是在河岸上开挖明渠,在基坑的上下游修筑围堰,河水由明渠下泄。
1.布置
1)明渠进出口应同上下游水流相连,与主河道的交角以 30o 为宜;
2)明渠进出口应与上下游围堰相隔适当距离,一般以50-100 米为宜;
3)明渠离基坑应有相当距离;
4)明渠应尽可能与永久建筑物相结合
2.适用
岸坡平缓或有一岸具有较宽的台地、垭口或古河道的地形
3.实例

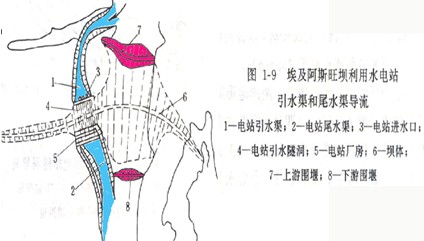

阿斯旺水坝导流

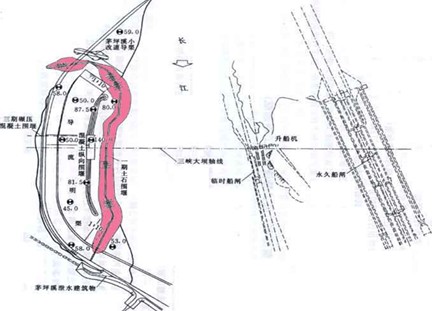

三峡一期导流布置图
三峡二期导流布置图
