序号

项目

内容

1

凝结时间

(1)水泥的凝结时间分初凝时间和终凝时间；

(2)初凝时间是从水泥加水拌合起至水泥浆开始失去可塑性所需的时间，为便于施工，水泥的初凝时间不宜过短；

(3)终凝时间是从水泥加水拌合起至水泥浆完全失去可塑性并开始产生强度所需的时间，不宜过长；

(4)六大常用水泥的初凝时间均不得短于45min，硅酸盐水泥的终凝时间不得长于6.5h，其他五类常用水泥的终凝时间不得长于10h

2

体积安定性

(1)指水泥在凝结硬化过程中，体积变化的均匀性；

(2)引起水泥体积安定性不良的原因有：水泥熟料矿物组成中游离ca0或MgO过多，或者水泥粉磨时石膏掺量过多；

(3)水泥体积安定性不良，会导致混凝土构件产生膨胀性裂缝；

(4)游离caO对水泥体积安定性的影响用沸煮法来检验，测试方法可采用试饼法或雷氏法

序号

项目

内容

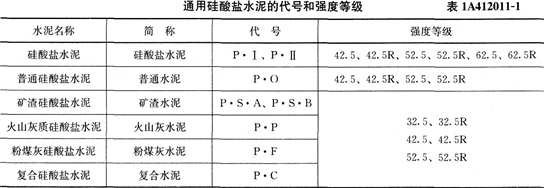

3

强度及

强度等级

(1)水泥的强度与水泥熟料的矿物组成、混合料的掺量、石膏掺量、细度、龄期和养护条件及试验方法有关；

(2)采用胶砂法来测定水泥的3d和28d的抗压强度和抗折强度，根据测定结果来确定该水泥的强度等级

4

其他技术要求

(1)包括标准稠度用水量、水泥的细度及化学指标；

(2)通用硅酸盐水泥的化学指标有不溶物、烧失量、三氧化硫、氧化镁、氯离子和碱含量；

(3)水泥中的碱含量高时，若使用活性骨料，会发生碱一骨料反应，对工程不利。用户要求提供低碱水泥时，则水泥中的碱含量应不大于水泥重量的0.6％，或由买卖双方协商确定
