2019年一建考试《工程经济》知识：现金流量图的绘制

所谓现金流量图就是一种反映技术方案资金运动状态的图示，即把技术方案的现金流量绘入一时间坐标图中，表示出各现金流入、流出与相应时间的对应关系。

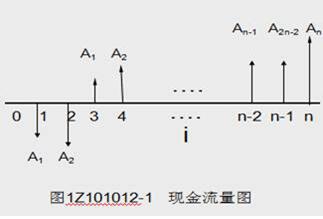

如图所示：

现金流量图的作图方法和规则：

1.以横轴为时间轴，时间轴上的点称为时点，通常表示的是该时间单位末的时点;0表示时间序列的起点。

2.垂直箭线代表不同时点的现金流量，一般情况下，箭线向上代表现金流入，箭线向下代表现金流出。

3.箭线长短代表现金流量数值大小，相同的现金流量在不同年份的资金时间价值不等。

4.箭线与时间轴的交点即为现金流量发生的时点。

总之，要正确绘制现金流量图，必须把握好现金流量的三要素，即：现金流量的大小(现金流量数额)、方向(现金流入或现金流出)和作用点(现金流量发生的时点)。

经典例题：

关于现金流量图绘制的说法，正确的有( )。

A、横轴表示时间轴，向右延伸表示时间的延续

B、垂直箭线代表不同时点的现金流量情况

C、箭线长短应能体现现金数量数值的差异

D、对投资人而言，在横轴上方的箭线表示现金流出

E、箭线与时间轴的交点即为现金流量发生的时点

答案：ABCE

解析：本题考查的是现金流量图的绘制。对投资人而言，在横轴上方的箭线表示现金的流入。
